LGA ümbertöötamine
1. LGA on Land Grid Array, mis on teatud tüüpi paketttehnoloogia;2. Pole vaja selle väikest PCBa-d LGA-s maha joota;3. Terve LGA eemaldatakse automaatselt spetsiaalse rakise abil;4. Kaitske LGA-d paremini kuumenemise eest.
Kirjeldus

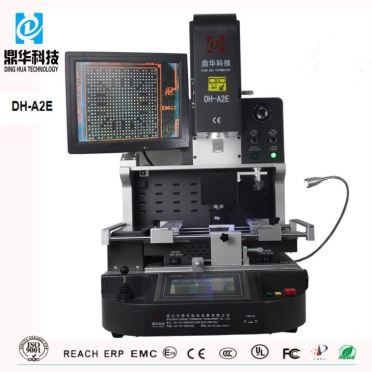

Täisautomaatne LGA ümbertöötlusmasin professionaalse rakise ja düüsidega
(Land Grid Array) Väga suure kontaktide tihedusega kiibipakett. LGA-d erinevad traditsioonilistest kiipidest, millel on väljaulatuvad tihvtid, mis sisestatakse pistikupessa. LGA-kiibil on pakendi põhjas lamedad padjad, mis puudutavad emaplaadi pesa kontakte.
Arvestades LGA eristruktuuri ning kiiret ümbertöötlemist ja suure tõhususe parandamist, pakume kohandatud teenust erinevate LGA kiipide parandamiseks.
LGA kiibi eemaldamine
Põhiteave
|
Mudel |
DH-A2E |
|
Toiteallikas |
110–220 V +/- 10% 50/60 Hz |
|
Nimivõimsus |
5000W |
|
Ülemine küte |
Kuum õhk, mida saab reguleerida |
|
Alumine soojendus |
hübriidküte PCBa ja kiibi tasemele |
|
Paigaldamine |
Optiline joondus, nähtavad protseduurid, täpsus 0,01 mm |
|
PCB suurus |
10 * 10 ~ 450 * 500 mm |
|
Laastud saadaval |
1 * 1 ~ 80 * 80 (üle 80 * 80 mm, valikuline) |
|
Automatiseerimise tase |
Kõrge automaatika |
|
LGA kinnitus |
Automaatselt korja ja asenda emaplaadiga |
|
Jootepall |
Plii või pliivaba ja jootepasta (kasutaja pakub) |
|
Toitepistik |
Vastavalt kliendi nõudele |
|
Sagedus |
3 tundi tööd, 10 minutit puhkust |
|
Laastusöötur |
Kandke kiip automaatselt jootmiseks või võtke vastu ja minge tagasi |
|
Pihustid Jigid |
Kohanda 20 * 20 ~ 100 * 120 mm (valikuline) Kohandatud erinevatele LGA-le, mis on üles võetud või asendatud |
|
Mõõtmed |
600 * 700 * 850 mm |
|
Kaal |
70 kg |
LGA ümbertöötamise protseduurid
1. rakise ettevalmistamine järgmiselt:
Jigi kohandamine vastavalt LGA struktuurile, laiusele, pikkusele ja kõrgusele jne
veenduge, et kogu LGA-d saab kätte saada ja ärge kahjustage kiibi sisemisi komponente.
2. Eemaldamine/lahtijootmine
Pärast LGA lahtijootmist pandi automaatselt peale kogu LGA hoidik rakise abil
selle masina laastusöötur ootab puhastamist.
Kiibisöötur ja optiline CCD-kaamera töötavad koos, alati automaatselt
avada ja sulgeda.
3. Uuendatud kiibi või lihtsalt täiesti uue kiibi kasutamine sees.
Saate vältida nädalaid viivitusi ja võrreldavalt märkimisväärset rahasummatkasutades LGA ümbertööd. Kui viivitus tundub vältimatu, siis hästi tehtudümbertöötamine võimaldab teil oma kliendi tähtaegadest kinni pidada. DH (Dinghua) onedukalt lõpule viidud kogemus paljudele klientidele, vahemikussuurematelt ettevõtetelt, nagu Google, Teleplan, Huawei ja Foxconn jne,väikestele kauplustele, nagu isiklik remonditöökoda, määratud müügijärgsed teeninduskohadja nii edasi , kellest paljudel oli kinnitamiseks vajalik keeruline dokumentatsioontöökindluse seisukohalt kriitilistes tööstusharudes.
4. Nähtav optiline CCD joondusprotsess
Pärast joondamist (kiip asetatakse täielikult õigesse asendisseemaplaadil), kantakse kiip automaatselt kaasajootma.
5. Automaatselt jootma
Kinnitatakse automaatselt emaplaadile, soojendatakse automaatseltkuumaõhu- ja infrapunakütte abil, jahutage isegi pärast seda automaatselttöö viimistlemine.
Miks kasutada LGA ümbertöötamiseks DH-d (Dinghua)?
Valmistatakse täiustatud jootmistehnikaid ja kõrgelt kvalifitseeritud masinat,ja järjepidev, korratav ja ennekõike töökindel LGA ümbertöötamine, misnõuab kindlasti ainulaadse rakise ja šabloonide loomist, tahvli jootmise maskeerimist,
ja sageli isegiuute patjade liimiminePCB-le. Pärast ümbertöötamise lõppukuuris uuritakse plaati endoskoopide ja röntgenikiirte abil, et tagada uuestirk usaldusväärsus ja terviklikkus. Ettevõtted loodavad selle teostamiseks DH-le (Dinghua).
teenindajapahe meie oskuste ja detailidele tähelepanu pööramise tõttu LGA-de kogumisel ringistkasutage plaate, kui komponendid pole kergesti kättesaadavad.
DH (Dinghua)omab põhjalikku kogemust LGA-de usaldusväärseks ümbertöötamiseks lahenduste väljatöötamisel
ja muud seadmed, nagu röntgenikiirguse inspektori masin ja röntgenikiirte loendusmasin jne.
