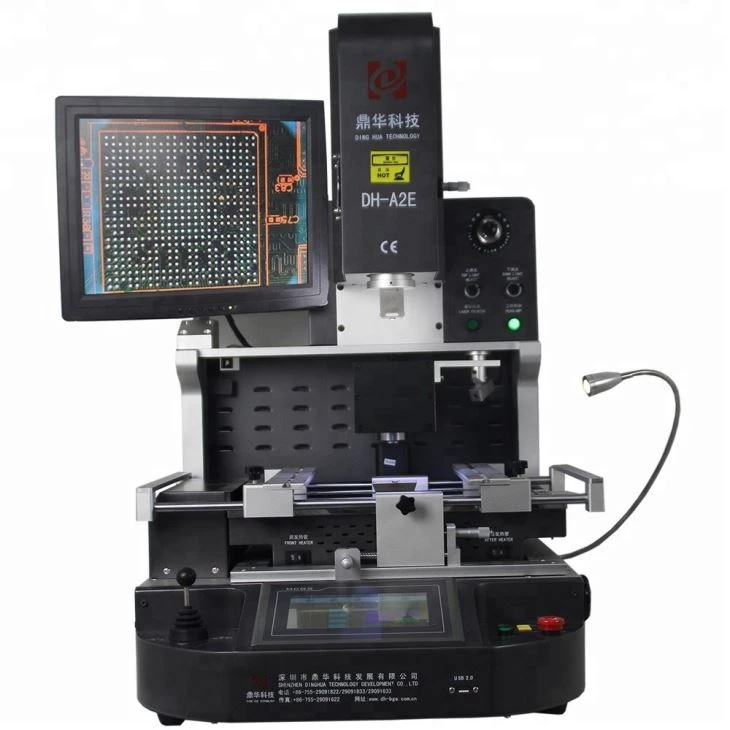

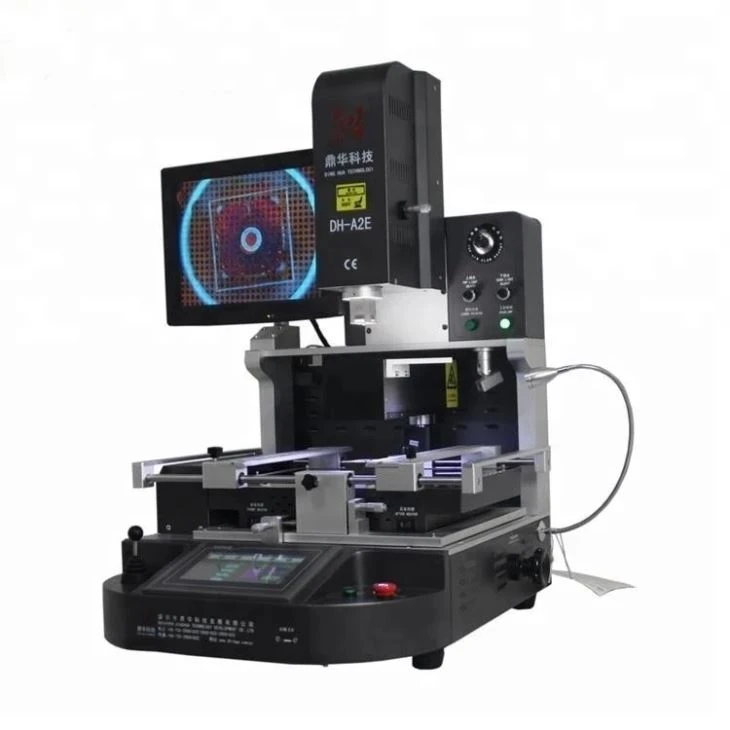

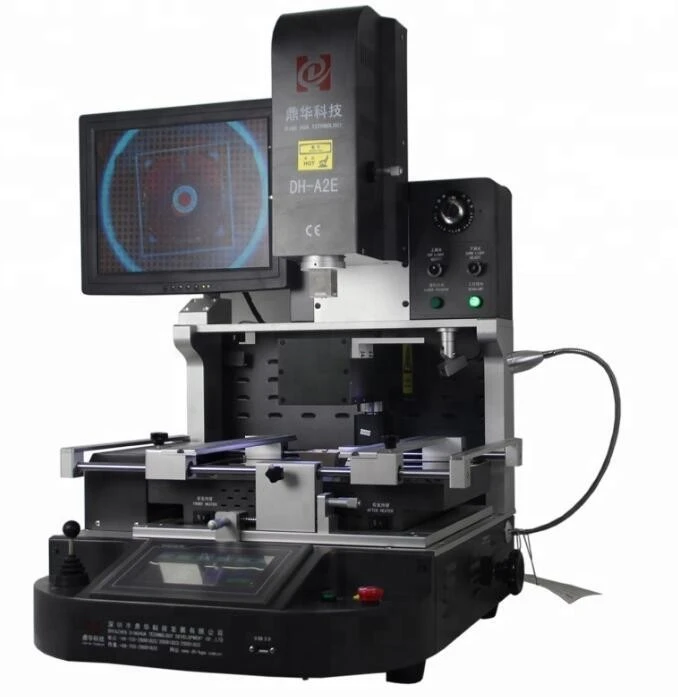

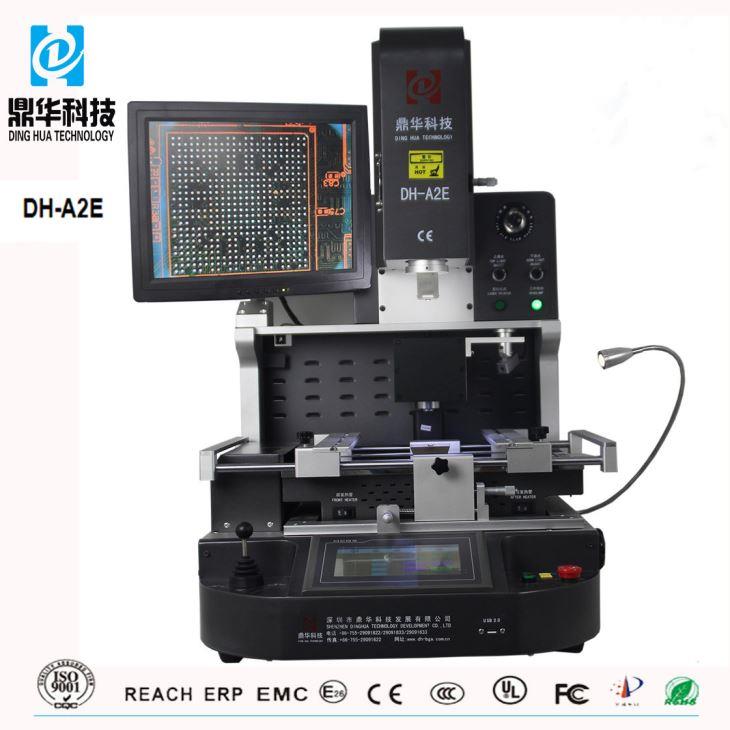

Optilise joonduse mobiilse IC-i remonditööriistad

Optilise joonduse mobiilse IC-i remonditööriistad

Optilise joonduse mobiilse IC-i remonditööriistad on spetsiaalsed seadmed, mida kasutatakse mobiilseadmete, näiteks nutitelefonide, integraallülituste (IC-de) täppisremondiks ja joondamiseks. Need tööriistad, mis on sageli osa BGA ümbertöötlemisjaamadest, sisaldavad ülitäpseid optilisi süsteeme, nagu mikroskoobid või kaamerad, et IC-sid täpselt positsioneerida. Need tagavad väikeste komponentide (nt BGA-kiibid) õige joondamise trükkplaadi padjanditega. Süsteem sisaldab ka jootmis- või ümbertöötlemisseadmeid, millel on automatiseeritud funktsioonid ja täpne temperatuuri reguleerimine, mis võimaldab ohutut ja tõhusat remonti.



BGA palli ja pleki mahajootmine



Tehnilised andmed:

1	Koguvõimsus	5200w
2	3 sõltumatut küttekeha	Ülemine kuum õhk 1200w, alumine kuum õhk 1200w, alumine infrapuna eelsoojendus 2700w
3	Pinge	AC220V±10% 50/60Hz
4	Elektrilised osad	7-tolline puutetundlik ekraan + ülitäpne intelligentne temperatuurijuhtimismoodul + samm-mootori draiver + PLC + LCD-ekraan + kõrge eraldusvõimega optiline CCD-süsteem + laserpositsioneerimine
5	Temperatuuri reguleerimine	K-sensor suletud ahelaga + PID automaatne temperatuuri kompenseerimine + temperatuuri moodul, temperatuuri täpsus ±2 kraadi piires.
6	PCB positsioneerimine	V-soon + universaalne kinnitus + liigutatav PCB riiul
7	Kohaldatav PCB suurus	Max 370x410mm Min 22x22mm
8	Kohaldatav BGA suurus	2x2mm ~ 80x80mm
9	Mõõtmed	600 x 700 x 850 mm (P*L*K)
10	Netokaal	70 kg

Rakendused:



Iseloomulik:







Pakkimisnimekiri:

Materjalid: Tugev puidust ümbris+puitvardad+kindel pärlpuuvillane kilega

1 tk optilise joonduse mobiilse IC-i remonditööriistad

1 tk pintsli pliiats

1 tk Kasutusjuhend

1 tk CD video

3 tk ülemised otsikud

2 tk alumisi otsikuid

6 tk universaalset kinnitust

6tk kinnitatud kruvid

4 tk tugikruvi

1 tk pintsett

Imeda suurus: läbimõõt 2,4,8,10,11mm

Sisemine kuuskantvõti: M2/3/4

Mõõdud: 81*76*85cm

Täismass: 115 kg



KKK

1. Kuidas pakendil läheb? Kas levitamisprotsess on turvaline?

vastupidav lehtpuidust ümbris, puidust latid ja kilesse mähitud pärlpuuvillane toimivad koos, et hoida

masin on kogu saatmise ajal turvaline.

2. Kuidas see tarnitakse? Kui kaua kulub masina kohalejõudmiseks?

Tavaliselt kulub DHL-i, FedExi, UPSi jne kulleriga umbes 5 päeva.

Või võite reisida lennukiga (teenus uksest lennujaama) ja saabuda umbes kolme päeva pärast.

Selle asemel võite sõita paadiga meresadama; minimaalne CBM-i vajadus on 1 CBM ja teekond kestab 30 päeva.

3. Kas saate garantiid pakkuda? Kuidas on lood ostujärgse toega?

Masinal on aastane garantii ja tehniline abi on tasuta.

Pärast mõne meie masina ostmist pakume tehnilist abi ja õppefilme, mis on lisatud

seadmete juurde.

4. Kas seda masinat on lihtne kasutada? Kas ma saan seda ikkagi tõhusalt kasutada, kui mul pole oskusi?

Tõepoolest, meie masinad on tehtud nii, et neid oleks lihtne kasutada. Nende kasutamise õppimine võtab tavaliselt aega kahe vahel

ja kolm tundi, kui oled osav, läheb õppimine palju kiiremini.

5, kas annate meile tasuta koolitust, kui külastame teie tehast?

absoluutselt! Kutsume teid südamest meie tehases toimuvale koolitusele.

6. Millised on maksetingimused?

T/T, MoneyGram, Western Union, PayPal jne.





Spetsifikatsioon:



Koguvõimsus	5200W
Ülemine kütteseade	1200W
Alumine kütteseade	2. 1200W, 3. IR kütteseade 2700W
Pinge	AC220V/110V±10％ 50Hz
Söötmissüsteem	Kiibi automaatne söötmissüsteem
Töörežiim	Kaks režiimi: käsitsi ja automaatne, vaba valik! HD puuteekraan, intelligentne inimene-masin, digitaalse süsteemi seadistus.
Temperatuuriprofiili salvestamine	50,000 rühma (piiramatu arv gruppe)

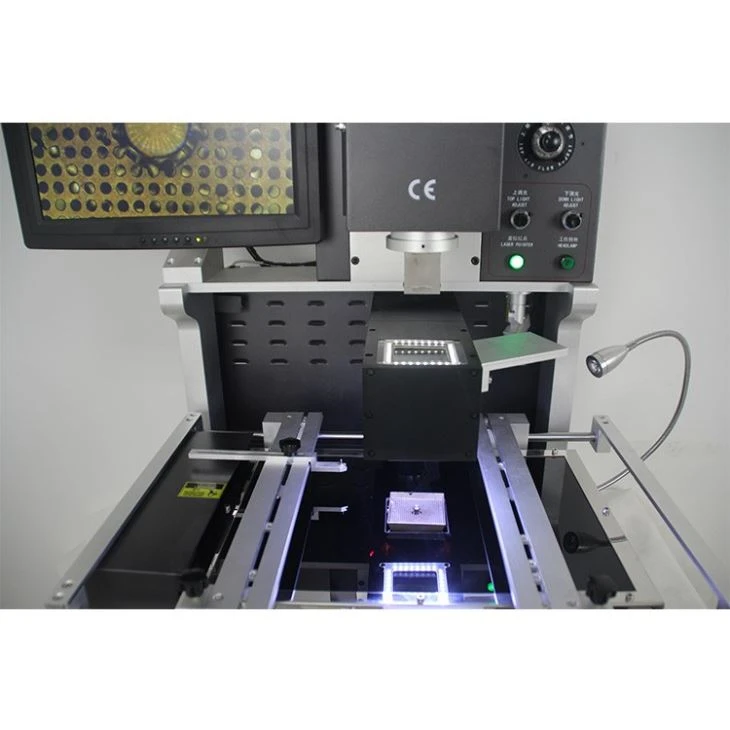

Optiline CCD kaamera objektiiv	Automaatne väljavenitamine ja voltimine BGA-kiibi valimiseks ja paigutamiseks
Kaamera suurendus	1,8 miljonit pikslit
Töölaua peenhäälestus:	±15mm edasi/tagasi, ±15mm paremale/vasakule
Paigutuse täpsus:	±0,015 mm
BGA positsioneerimine	Laserpositsioneerimine, PCB ja BGA kiire ja täpne asend
PCB asend	Intelligentne positsioneerimine, PCB-d saab reguleerida X, Y suunas "5 punkti toega" + V-soonega pcb kronstein + universaalsed kinnitused.
Valgustus	Taiwani led töövalgusti, mis tahes nurga all reguleeritav
Temperatuuri reguleerimine	K andur, sulgemisahel, PLC juhtimine
Temperatuuri täpsus	±2 kraadi
PCB suurus	max 450×400 mm min 22×22 mm
BGA kiip	1x1 - 80x80 mm
Kiibi minimaalne vahe	0,015 mm
Väline temperatuuriandur	1 tk
Mõõtmed	L740×L630×K710 mm
Netokaal	70 kg
