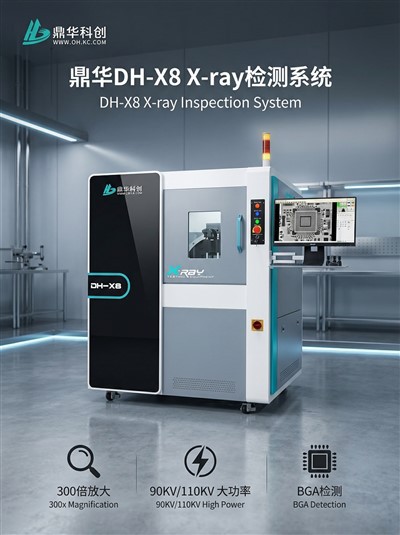

Xray Electronics Voardi jaoks

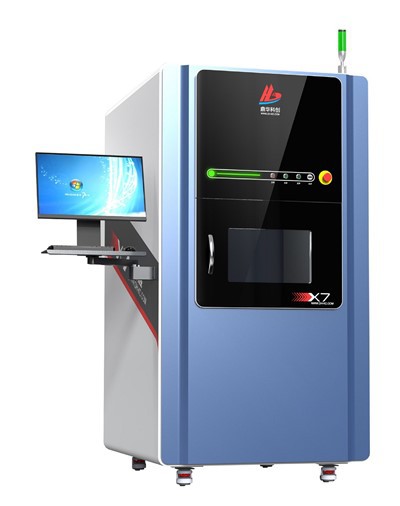

See PCB-röntgen{0}}aparaat pakub täpseid mittepurustavaid elektroonika- ja tootmiskatseid. See on mitmekülgne tööstuslik röntgenaparaat, millel on kaldedetektor ja programmeeritav staadium mitme nurga-nurga kontrollimiseks – see sobib ideaalselt autode ECU testeri rakenduste ja PCB koostu analüüsi jaoks.
Kirjeldus
Toote ülevaade
Meie tipptasemel--PCB röntgeniaparaatmääratleb täppis-mittepurustava testimise uuesti{0}}. Nagu mitmekülgneTööstuslik röntgeniaparaat, pakub see keeruka elektroonika ja komponentide kvaliteedikontrolliks ja rikete analüüsiks enneolematuid võimalusi.
Põhifunktsioonid ja eelised
1.XY-Axis Motion Stage:Võimaldab ulatuslikku skannimisala, suurendades oluliselt toote kontrollimise läbilaskevõimet ja töökindlust.
2,60 kraadi kallutatud pildidetektor:Hõlbustab komponentide (nt BGA-d) külgseina defektide{0}}vaatamist, tagades igakülgseECU tester-olulise autoelektroonika klassianalüüs.
3. Reaal-Ajarea kiire allikas ja vastuvõtja:Kasutab kõrge{0}}tundlikku Jaapani HAMAMATSU suletud allikat koos kõrglahutusega-digitaalse lame{2}}paneelidetektoriga terava ja-reaalajas pildistamiseks.
4. Visuaalne automatiseeritud navigeerimisaken:Kasutajasõbralik{0}}liides võimaldab operaatoritel kiiresti ülevaatuse sihtmärke leida ja suumida, muutes töövoo sujuvamaks.
5. Avar laadimisplatvorm:Sellel on suur 550 mm x 670 mm kontrollkamber, mis mahutab laias valikus tootesuurusi.
6. Programmeeritavad kontrolli retseptid:Ideaalne suure{0}}mahu automaatseks kontrollimiseks, tõhususe suurendamiseks ja järjekindlate tulemuste tagamiseks partiide kaupa.
7. Digitaalse töö raamatukogu haldamine:Korratavate ja jälgitavate kvaliteedikontrollide jaoks salvestage, redigeerige ja hallake kontrolliprogramme.
8.S/ERP süsteemiintegratsioon:Toetab kohandatavat ühenduvust sujuvaks andmehalduseks ja nutikatesse tehasesüsteemidesse integreerimiseks.
Rakenduste domeenid
See lisatasuTööstuslik röntgeniaparaaton loodud tipptasemel mitmes sektoris:
1. Pooljuht- ja täiustatud pakend:IC, BGA, CSP, flip Chip kontroll.
2. PCB ja kokkupanek (SMT/DIP):PõhjalikPCB röntgeniaparaatjooteühenduste, tühimike ja komponentide paigutamiseks.
3. Autoelektroonika:Kriitiline kontrollECU testerrakendused, andurid, pistikud ja juhtmoodulid.
4. Autoosad:Alumiiniumist valandid, liistud ja muud ohutus{0}}kriitilised komponendid.
5. Uus energia:Liitium{0}}ioonakude akuelementide ja moodulite kontroll.
6. Spetsialiseerunud tööstusharud:Fotogalvaanilised elemendid, vormitud plastid, keraamilised aluspinnad ja palju muud.
Toote parameetrid
Masina spetsifikatsioonid :
| Üksus | Parameeter | Üksus | Parameeter | |
| Mõõtmed: | 1500 × 1500 × 2100 mm | Toiteallikas: | AC220V 10A | |
| Kaal: | umbes 1500 kg | Paki kaal: | Umbes . 1800KG | |
| Pakendi mõõdud: | 1600 × 1600 × 2200 mm | Energiatarve: | 1,7 kW | |
| Laadimismeetod: | manuaal | Tuvastamisrežiim: | võrguühenduseta | |
| Toimimisviis: | manuaal | Lubade haldamine: | parool |
Röntgenitoru:
| Üksus | Parameeter | Üksus | Parameeter |
| Valgustoru tüüp: | suletud | Fototoru vool: | 200μA |
| Valgustoru pinge: | 90 KV | Fookuse suurus: | 3-5 um |
| Jahutusmeetod: | õhkjahutus | Geomeetriline suurendus: | 300 korda |
Pildistamissüsteem:
| Üksus | Parameeter | Üksus | Parameeter |
| Detektor: | Uus TFT | Kiirgustaluvus: | 10000 Gy |
| Tõhus pildistamisala: | 130 × 130 mm | Kaitsetase: | IP65 |
| Pikslimaatriks: | 1536 × 1536 | Suurus: | 176 × 176 × 47 mm |
| Piksli suurus: | 85μm | Kaal: | 3,5 kg |
| Ruumiline eraldusvõime: | 5,8lp/mm | Võimsus: | 9W |
| Kaadrisagedus: | 20 kaadrit sekundis | Töötemperatuur: | 10-40 kraadi |
| AD konversiooni numbrid: | 16-bitine | Säilitustemperatuur: | -10-55 kraadi |
| Andmeliides: | Gigabit Ethernet | Töö niiskus: | 20–90% HP (ilma kondensatsioonita) |
| Käivitusrežiim: | pidev omandamine, impulsside sünkroniseerimine | Säilitamise niiskus: | 10–90% HP (ilma kondensatsioonita) |
| Röntgenikiirguse energiavahemik: | 40KV-130KV | Pildi seaded: | Heledus, kontrast, automaatne võimendus ja säritus |
Tööstuslik arvuti
| Üksus | Parameeter | Üksus | Parameeter |
| Monitor: | 21,5{1}}tolline kõrglahutusega monitor | Operatsioonisüsteem: | Windowsi 10 64-bitt |
| Kasutusjuhised: | Klaviatuur/hiir | Kõvaketas/mälu: | 1TB/8G |
Turvagarantii
Kiirgusdoos:
Kasutab terasest-plii-terasest kaitsekonstruktsiooni, mille esiukse vaateaken on kiirguskaitseks valmistatud pliid-sisaldavast klaasist. Mõõdetud kiirgusdoosi ekvivalentkiirus on mõõdetud kiirgusdoosi ekvivalentkiirus 1 μSv/h või sellega võrdne rahvusvahelistele standarditele vastav mis tahes kohas ümbrisest 20 mm kaugusel.
Pliiklaasi vaateaken:
Läbipaistev pliiklaas isoleerib kiirgust, võimaldades samal ajal katseobjekti vaadelda.
Turvablokeering:
Kõik hoolduse juurdepääsuuksed on varustatud kahe kõrge{0}}tundlikkuse piirlülitiga. Kui mõni uks avatakse, lülitatakse röntgenitoru kohe ja automaatselt pingest välja.
Elektromagnetiline turvaukse lüliti:
Vaateaken on varustatud elektromagnetilise lülitiga, mis takistab akna avamist röntgenitoru töötamise ajal.
Hädaseiskamisnupp:
Asub operaatori töökoha kõrval; selle vajutamine katkestab kohe toite.
Vaateaken:
Sellel on läbipaistev vaateaken, mis võimaldab näidist töötamise ajal otse jälgida.
Röntgentoru kaitse:
Röntgenitoru tuleb enne tarkvaraliidesest lahkumist muude toimingute tegemiseks välja lülitada.
Piltide tuvastamine
Valige meie süsteem mitte ainult aPCB röntgeniaparaat, vaid täielikunaTööstuslik röntgeniaparaatökosüsteem, mis on loodud vastama kaasaegse tootmise ja kvaliteedi tagamise rangetele nõudmistele, eriti edasijõudnuteleECU testerkinnitamine ja kaugemalgi.
