BGA ümberpallimismasina hind

BGA ümberpallimismasina hind

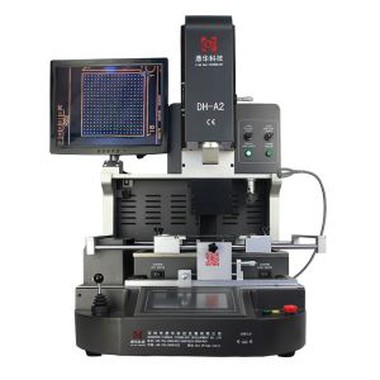

1. BGA ümberpallimismasina hinna tooteomadused

• Automaatne eemaldamine, monteerimine ja jootmine. Automaatne mahajootmine, monteerimine ja jootmine.

• CCD kaamera tagab iga jootekoha täpse joondamise,

•Kolm sõltumatut küttetsooni tagavad täpse temperatuuri reguleerimise.

• Kuuma õhu mitme auguga ümmargune kesktugi on eriti kasulik suurte PCB-de ja BGA-de jaoks, mis asuvad plaadi keskel.

PCB. Vältige külmjootmist ja IC-langust.

• Alumise kuumaõhusoojendi temperatuuriprofiil võib ulatuda kuni 300 kraadini, mis on suure emaplaadi jaoks kriitiline.

Vahepeal saab ülemise küttekeha seadistada sünkroniseeritud või iseseisvaks tööks.

2. BGA ümberpallimismasina hinna spetsifikatsioon

3. BGA ümberpallimismasina hinna üksikasjad

4. Miks valida meie BGA ümberpallimismasina hind?

5. BGA ümberpallimismasina hinna sertifikaat

Kvaliteetsete toodete pakkumiseks oli SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD esimene, kes

läbima UL, E-MARK, CCC, FCC, CE ROHS sertifikaadid. Samal ajal kvaliteedisüsteemi täiustamiseks ja täiustamiseks

Dinghua on läbinud ISO, GMP, FCCA, C-TPAT kohapealse auditi sertifikaadi.

6. BGA ümberpallimismasina pakkimine ja saatmine hind

7.Seotud teadmised emaplaadi remondist

1 tšekitahvli meetodi redigeerimine

1. Vaatlusmeetod: kas on põlenud, põlenud, vahutav, plaadi purunemine, pistikupesa rooste ja vesi.

2. Tabelimõõtmismeetod: kas pluss 5 V, GND takistus on liiga väike (alla 50 oomi).

3. Sisselülitamise kontroll: halva plaadi korral saab kõrget pinget veidi reguleerida väärtusele 0.5-1V. Pärast toite sisselülitamist kasutatakse käeshoitava plaadi IC-d

probleemse laastu kuumenemiseks, et seda tajutaks.

4. Loogikapliiatsi kontroll: kontrollige, kas signaal on tugev või nõrk IC-sisend-, väljund- ja juhtpooluste kahtlastes otstes.

5. Tehke kindlaks peamised tööpiirkonnad: enamikul plaatidel on selge tööjaotus, näiteks: juhtimisala (CPU), kellaala (kristallostsillaator) (sagedusjaotus),

taustpildi ala, tegevusala (inimene, lennuk), helisünteesi piirkond jne. See on arvutiplaadi põhjalikuks remondiks väga oluline.

2 veaotsingu meetodi redigeerimine

1. Kahtlustab kiipi, vastavalt juhendi juhistele kontrolli esmalt, kas sisend- ja väljundklemmidel on signaal (lainekuju), kui

ei ole sisendit, siis kontrollige IC juhtsignaali (kell) jne. Kui see on olemas, on see IC halb Võimalus on suur, juhtsignaal puudub, jälgige selle eelmisele poolusele, kuni see leiab

kahjustatud IC.

2. Esialgu ärge eemaldage varda varda küljest ja kasutage sama mudelit. Või on sama programmi sisuga IC tagaküljel ja boot näha

kui on parem kontrollida, kas IC on kahjustatud.

3. Kasutage lühiseliini leidmiseks tangentsiaalliini ja hüppaja meetodit: leidke mõned signaaliliinid ja maandusliinid, pluss 5 V või muud mitmed IC-d ei tohiks olla

ühendatuna lühisega, saate liini läbi lõigata ja uuesti mõõta, teha kindlaks, kas tegemist on IC probleemiga või plaadi pinnaprobleemiga või signaali laenamisega

teistest IC-dest jootma vale lainekujuga IC-le, et näha, kas pilt läheb paremaks, ja hinnata, kas IC on hea või halb.

4. Juhtimismeetod: leidke hea sama sisuga arvutiplaat, et mõõta vastava IC viigu lainekuju ja kinnitamiseks IC numbrit

kas IC on kahjustatud.

5. Testige IC-d tarkvaraga ICTEST mikroarvuti universaalses programmeerijas (ALL-03/07) (EXPRO-80/100 jne).

3 eemaldamismeetodi redigeerimine

1. Lõikemeetod: plaat ei kahjusta, ei saa ringlusse võtta.

2. Lohistage tina meetod: jootke tina mõlemalt poolt IC tihvti, kasutage edasi-tagasi lohistamiseks kõrge temperatuuriga jootekolvi ja käivitage IC (lihtne kahjustada

tahvlile, kuid suudab kaitsta testitavat IC-d).

3. Grillimeetod: grillimine piirituslampidel, gaasipliidil, elektripliidil jne. Peale tina sulamist tahvlil tekib IC (pole kerge haarata).

4. Plekkpoti meetod: Tehke elektriahjule spetsiaalne plekkpott. Pärast tina sulamist kastetakse plaadile laaditav IC tinapotti ja IC

saab välja võtta plaati kahjustamata, kuid seadmeid pole lihtne valmistada.

5. Elektriline kuumutuspüstol: kasutage kile mahalaadimiseks spetsiaalset elektrilist kuumutuspüstolit, puhuge maha laaditav IC osa ja seejärel saab IC pärast tina välja võtta (märkus

et plaadi puhumisel tuleks õhupüstolit raputada, muidu läheb arvutiplaat õhku. Õhkpüstoli hind on aga kõrge, üldiselt umbes

2, 000 jüaani.) Professionaalse riistvaraparandusena on plaatide hooldus üks olulisemaid projekte. Seejärel võtke vigane emaplaat, kuidas seda kindlaks teha

millise komponendiga on probleem?

4 rikke peamise põhjuse toimetaja

1. Inimtekkelised vead: vooluga ühendatud I/O-kaardid ning liideste, kiipide jms kahjustused, mis on põhjustatud sobimatust jõust plaatide ja pistikute laadimisel

2. Kehv keskkond: staatiline elekter põhjustab sageli emaplaadi kiibi (eriti CMOS-kiibi) lagunemise. Lisaks, kui emaplaat

kui tekib toiteallika kahjustus või võrgupinge tekitatud piisk, kahjustab see sageli emaplaadi toitepistiku lähedal asuvat kiipi. Kui emaplaat

on tolmuga kaetud, põhjustab see ka signaali lühise. 3. Seadme kvaliteediga seotud probleemid: kahju kiibi ja muude seadmete halvast kvaliteedist. Esimene asi, mida tuleb märkida, on

et tolm on emaplaadi üks suuremaid vaenlasi.

Juhised

Kasutusjuhised (3)

Parim on pöörata tähelepanu tolmule. Kasutage emaplaadi tolmu õrnalt harjamiseks harja. Lisaks on mõned emaplaadi kaardid ja kiibid tihvtide kujul,

mis sageli viivad tihvtide oksüdeerumise tõttu halva kontaktini. Pinnase oksiidikihi eemaldamiseks kasutage kustutuskummi ja ühendage see uuesti. Muidugi võime kasutada trikloroetaani--aurustamist*,

mis on üks põhiplaadi puhastamiseks mõeldud vedelikest. Samuti on ootamatu voolukatkestus, peaksite kohe arvuti välja lülitama, et mitte ootamatult emaplaadile helistada

ja toiteplokk põles. Ebaõigete BIOS-i sätete tõttu võite kiirendamise korral hüpata liini tühjendamiseks ja uuesti üles võtta. Kui BIOS on rikutud, näiteks viiruse sissetungi...,

saate BIOS-i ümber kirjutada. Kuna BIOS-i ei saa seade mõõta, on see tarkvara kujul olemas. Et kõrvaldada kõik põhjused, mis võivad probleeme tekitada

emaplaadil on kõige parem emaplaadi BIOS-i harjata. Hostsüsteemi ebaõnnestumisel on palju põhjuseid. Näiteks emaplaat ise või mitmesugused kaardirikked sees

I/O siin võib põhjustada süsteemi talitlushäireid. Plug-and-play hooldusmeetod on lihtne meetod emaplaadi või I/O-seadme rikke tuvastamiseks. Meetod

on pistikplaadi ükshaaval väljalülitamine ja iga kord, kui plaat välja tõmmatakse, töötab masin, et jälgida masina tööolekut. Kui plaati kasutatakse

tavaliselt pärast teatud ploki väljatõmbamist põhjustab rike plaadi või vastava I/O siini pesa rike. Ja koormusahel on vigane. Kui süsteemi käivitamine on endiselt

ei ole normaalne pärast kõigi plaatide eemaldamist, on viga tõenäoliselt emaplaadil. Vahetusmeetod on põhimõtteliselt sama tüüpi pistikplaadi, siini, vahetamine

režiim on sama, sama pistikplaadi funktsioon või sama tüüpi kiibi vastastikune kiibivahetus, vastavalt tõrke nähtuse muutumisele vea kindlakstegemiseks.

Seda meetodit kasutatakse enamasti lihtsalt ühendatavates hoolduskeskkondades, näiteks mälu enesetesti tõrked, mis võivad sama mälu vahetada.
