Emaplaadi automaatne remondimasin

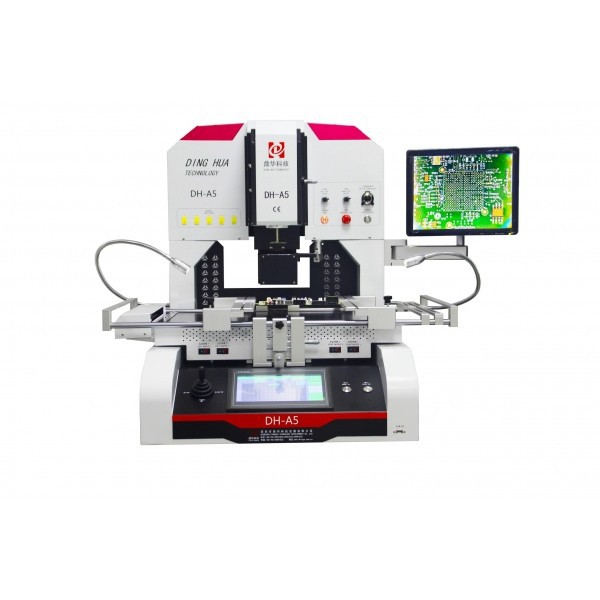

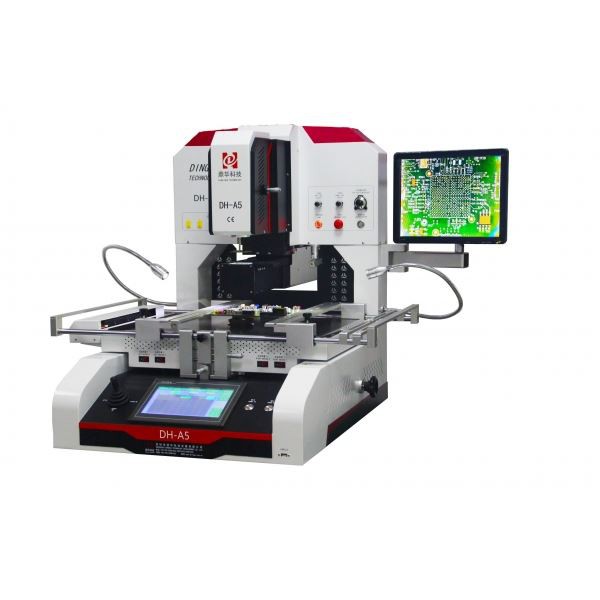

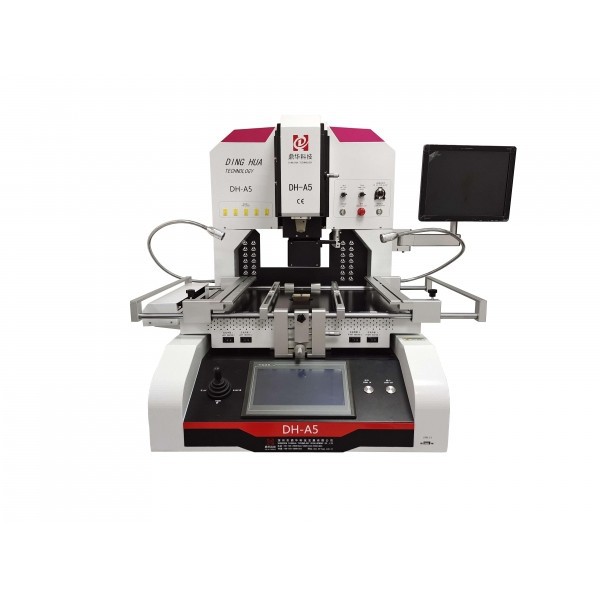

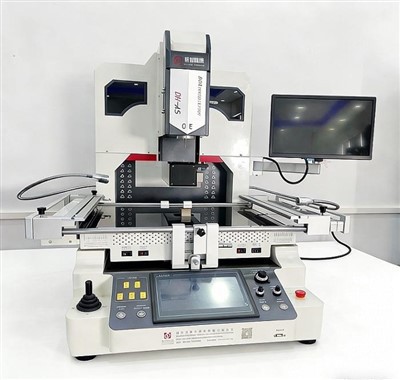

Dinghua DH-A5 täisautomaatse optilise joonduse BGA ümbertöötlusjaam kasutab servo-liikumise juhtimissüsteemi, mis võimaldab kolme režiimi automaatset juhtimist: jootmine, paigutamine ja eemaldamine. See on stabiilne, usaldusväärne, ohutu ja väga tõhus, vabastades täielikult tööjõu.
Kirjeldus
Toote parameetrid
|
Koguvõimsus |
6800W |
|
Ülemine kütteseade |
1200W |
|
Alumine kütteseade |
Teine temperatuuritsoon on 1200 W ja kolmas temperatuuritsoon on 2700 W. |
|
võimsus |
AC220V±10％ 50/60Hz |
|
Mõõtmed |
L650×L700×K850 mm |
|
Positsioneerimine |
V-kujuline pesa, PCB kronsteini saab reguleerida kas X- või Y-suunas ja varustada universaalse klambriga. |
|
Temperatuuri reguleerimine |
K--tüüpi termopaar(K-andur) Suletud ahela juhtimine |
|
Temperatuuri täpsus |
±1 kraadi |
|
PCB suurus |
Max 500×450 mm Min 10×10 mm |
|
Töölaua peenhäälestus- |
±15mm ees ja taga, ±15mm vasakul ja paremal |
|
Kaamera suurendus |
10x-100x korda |
|
BGA kiip |
2X2-80X80mm |
|
Kiibi minimaalne vahe |
0,1 mm |
|
Väline temperatuuriandur |
5, skaleeritav (valikuline) |
|
Paigutuse täpsus |
±0,01 mm |
|
Netokaal |
92 kg |
| Põhiomadused | bga optiline joondussüsteem, automaatne bga ümbertöötlusjaam, infrapuna bga ümbertöötlemisjaam |
Toote kirjeldus
1. Integreeritud juhtimissüsteem
See bga optilise joondussüsteemi sisseehitatud tööstusarvuti, millel on HD puutetundlik HMI ja PLC juhtimine, toetab reaalajas temperatuurikõvera kuvamist, analüüsi, korrigeerimist ja mitme kõvera jälgimist. Parooliga kaitstud käivitamine ja kõverate redigeerimine tagavad tööturvalisuse.
2. Täpne temperatuuri juhtimine
Kõrge täpsusega K-tüüpi termopaari suletud ahelaga PID-juhtimine koos automaatse kompensatsiooniga hoiab temperatuuri ±2 kraadi piires. Väline kalibreerimisliides võimaldab kõvera täpset kontrollimist ja reguleerimist.
3. Automatiseeritud liikumine ja positsioneerimine
Servoajamiga XYZ-teljed koos V-soonte ja lineaarse liuguri positsioneerimisega võimaldavad kiiret ja peenreguleeritavat PCB-käsitlust erinevate paigutuste ja suuruste jaoks.
4. Paindlik kinnitus
Universaalne teisaldatav klamber kaitseb PCB servi kahjustuste ja deformatsioonide eest, ühildudes mitme BGA pakendi mõõtmega.
5. Vahetatavad düüsid
Mitmes suuruses 360 kraadi pööratavad titaanisulamist düüsid võimaldavad kiiret paigaldamist ja vahetamist.
6. Mitmetsooniline küte
Kolm sõltumatult juhitavat küttetsooni (ülemine/alumine) HMI kaudu reguleeritava temperatuuri, aja, kalde, jahutuse ja vaakumi seadistustega.
7. Programmeeritavad profiilid
Kuni 8-segmendilised temperatuurikõverad tsooni kohta koos ulatusliku salvestus- ja puuteekraanipõhise redigeerimise, analüüsi ja meeldetuletusega erinevate BGA tüüpide jaoks.
8. Visuaalne joondussüsteem
Kõrge täpsusega digitaalse video joondamine koos juhtkangiga juhitava objektiivi liikumisega tagab BGA nurkade ja keskpunkti täisvaatelise kontrolli, kõrvaldades pimealad.
9. Kiire jahutamine
Suure võimsusega ristvooluventilaator jahutab trükkplaadi pärast jootmist kiiresti, et vältida väändumist.
10. Häälhoiatus
Heli eelhoiatus 5–10 sekundit enne protsessi lõppu annab operaatorile valmisoleku.
11. Automaatjahutuse kaitse
Jahutussüsteem aktiveerub pärast kuumutamise lõppemist ja lülitub toatemperatuuril välja, et vältida seadme ülekuumenemist ja vananemist.
12. Täisautomaatne käsitsemine
Integreeritud BGA-valimise ja asetamise süsteem võimaldab intelligentset ja käed-vabad kasutamist tõhususe suurendamiseks.
13. Ohutus ja sertifitseerimine
CE-vastavus hädaseiskamise ja automaatse väljalülituskaitsega õnnetuste vältimiseks.
Üksikasjalikud pildid
See automaatne bga ümbertöötlusjaam Kasutades täpset PID-programmi, jälgib ja jälgib see 20 millisekundit tsükli kohta, pakkudes reaalajas-tagasisidet täpsemaks temperatuuri kuvamiseks, väiksemateks vigadeks ja suuremaks stabiilsuseks!

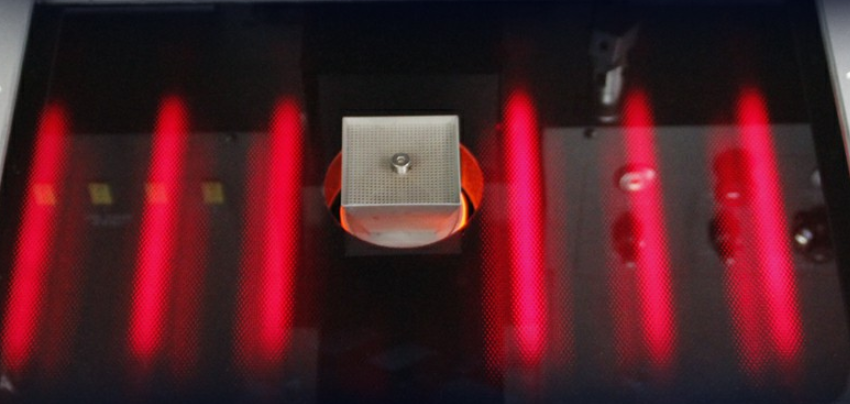

Infrapuna BGA ümbertöötlusjaama eelsoojendustsoon kasutab infrapuna-LED-sid, mis tagavad kiire kuumutamise, stabiilse temperatuuri reguleerimise, keskkonnasõbralikkuse, energiatõhususe ja atraktiivse välimuse ning pika eluea.

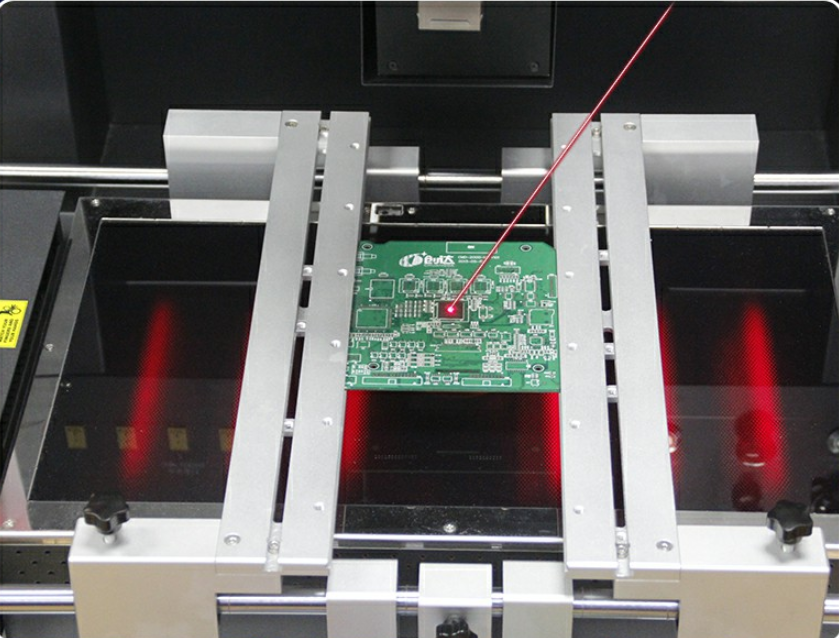

Laserpositsioneerimisega on PCB laadimine kiire ja täpne vaid ühe sammuga.

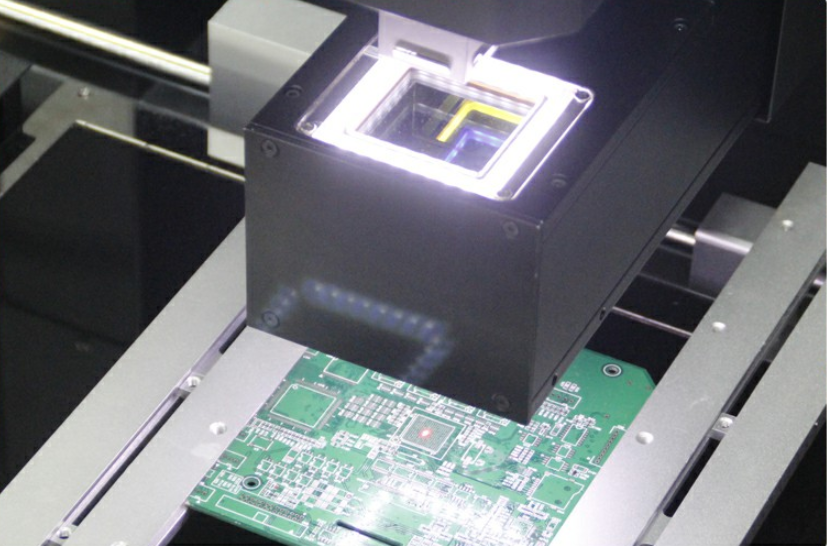

Optiline positsioneerimine tagab kiibi paigaldamise täpse joondamise.

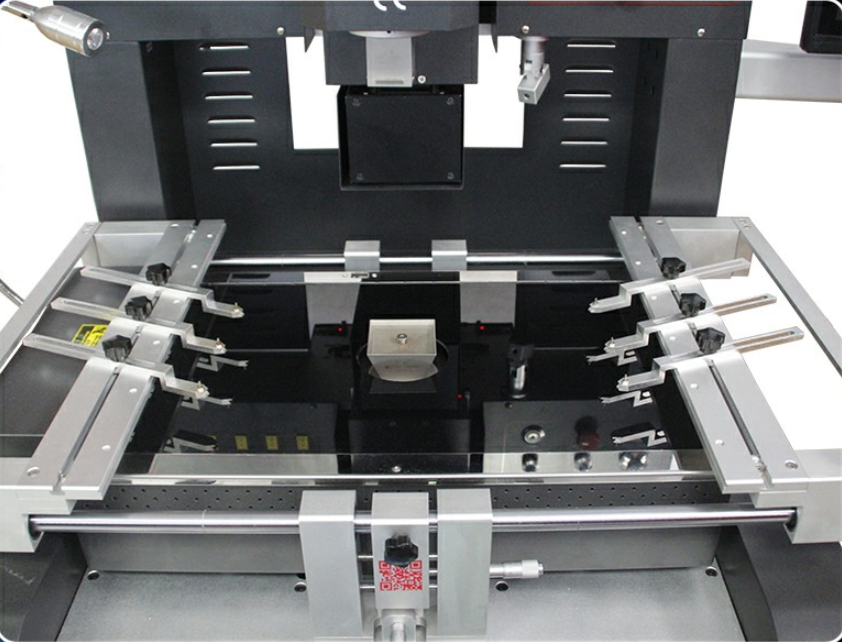

Kohandatav positsioneerimissüsteem igasuguse kuju ja suurusega PCBde hõlpsaks paigutamiseks.
miks meid valida

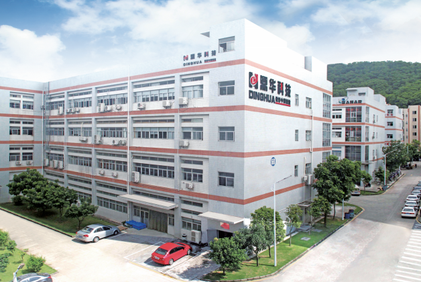

Alates asutamisest 2011. aastal on Shenzhen Dinghua pühendunud automaatikaseadmete valdkonnale,
