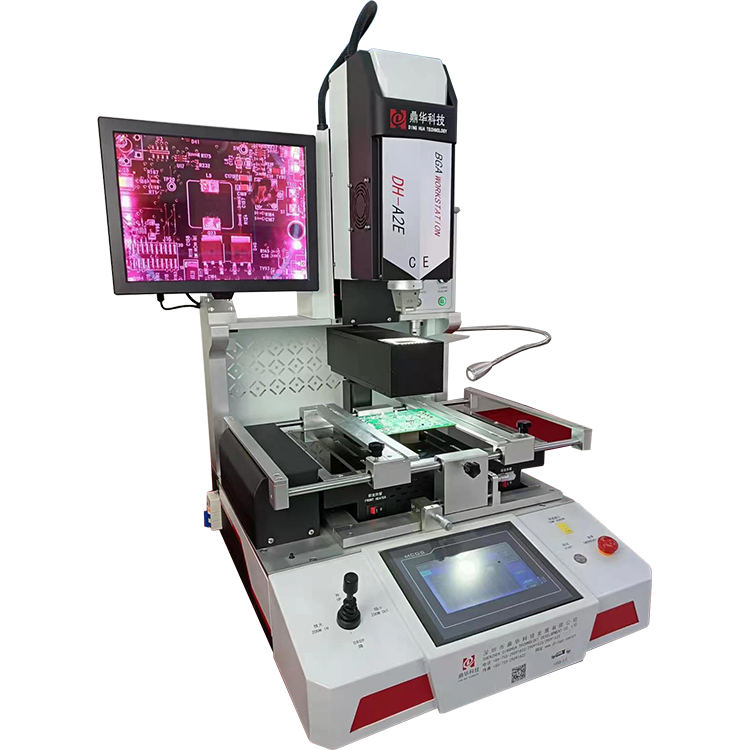

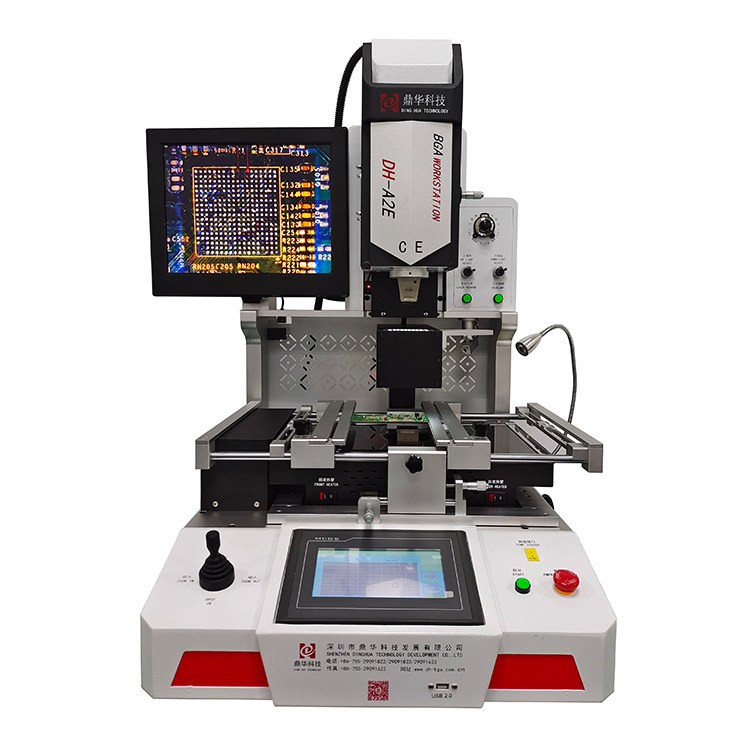

Mitme-tsooni kütte BGA ümbertöötlemisjaam
Dinghua DH-A2E on professionaalne Wulti-zone Heating BGA ümbertöötlemisjaam, mis on loodud pakkuma kõrge-kvaliteetset keeruliste elektrooniliste montaažiosade remonti ning on väga populaarne sülearvutites, mängukonsoolides, nagu PlayStation 4 (PS4) kasutatavaid emaplaate parandavate tehnikute seas, ning Xboxi ja tööstuslike seadmete automaatse ümbertöötlemise jaoks. ülitäpsed ümbertöötlemisülesanded- erinevatel BGA, QFN ja muudel kiibipakettidel.
Kirjeldus
Toodete kirjeldus

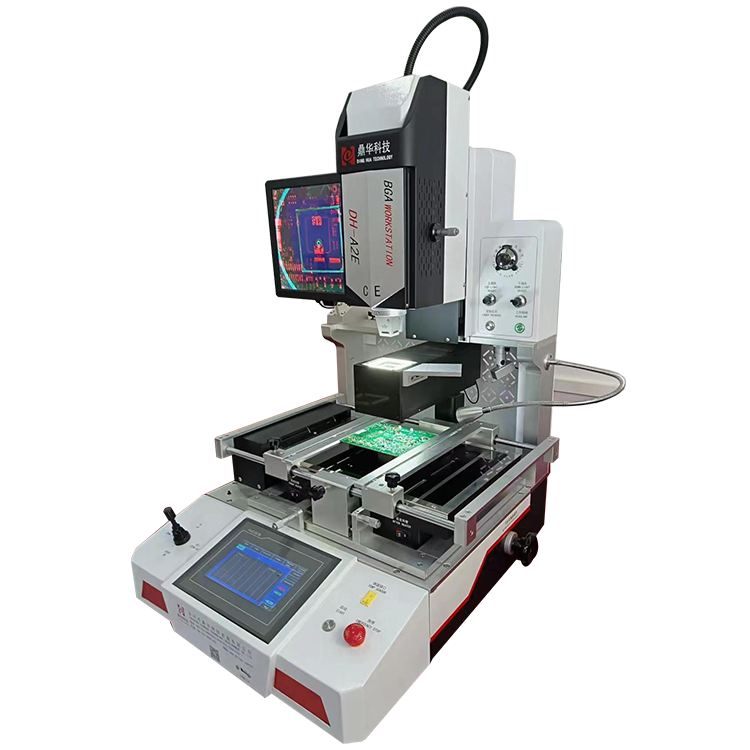

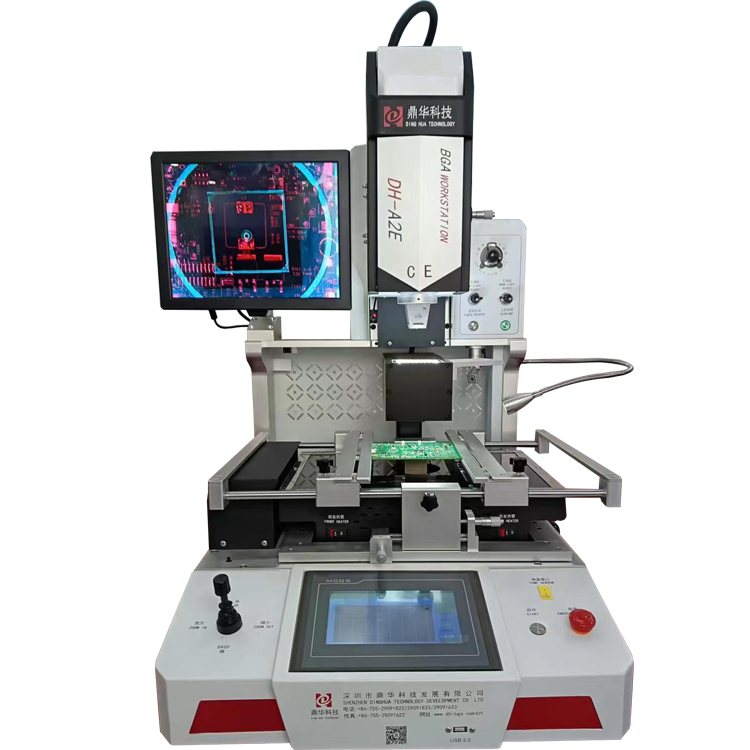

DinghuaBGA Rework Station DH-A2Eon mitmetsooniline BGA ümbertöötlusjaam, mis on loodud vastama kaasaegse elektroonika remondi ja tootmise nõudlikele vajadustele. See täiustatud automaatne BGA ümbertöötlemisjaam sobib suurepäraselt{2}}täpsete ümbertöötlustoimingute tegemiseks mitmesuguste BGA, QFN ja muude kiibipakettidega.
TheDinghua DH-A2Eon professionaalne{0}}täisautomaatne BGA ümbertöötlusjaam, mis on loodud keerukate elektroonikasõlmede{1}}täpse parandamiseks. Seda kasutatakse laialdaselt sülearvutite, mängukonsoolide (PS4/Xbox) ja tööstuslike juhtplaatide emaplaatide parandamiseks.
Toote spetsifikatsioon
|
Üksus
|
Parameetrid
|
|
Toiteallikas
|
AC220V±10% 50/60Hz
|
|
Koguvõimsus
|
4900w
|
|
Tippvõimsus
|
1200w
|
|
Alumine võimsus
|
1200w
|
|
Infared Power
|
2400w
|
|
Mõõtmed
|
77 * 81 * 102 mm
|
|
Töörežiim
|
Automaatne + käsitsi
|
|
Temperatuuriprofiili säilitamine
|
10 000 rühma
|
|
Temperatuuri juhtimine
|
K Sensor + suletud ahelaga
|
|
Temperatuuri täpsus
|
±1 kraadi
|
|
Positsiooni täpsus
|
±0,01 mm
|
|
PCB suurus
|
Max 400×450 mm Min 10×10 mm
|
|
BGA kiip
|
2*2-80*80mm
|
|
Väline temperatuuriandur
|
1 tk (valikuline)
|
|
Netokaal
|
70 kg
|
|
Masina tüüp
|
Töölaud
|
|
Kiibi minimaalne vahe
|
0,1 mm
|
|
Kaamera piksel
|
6 miljonit
|
|
Kiibi söötmine
|
automaatselt võta või pane
|
|
PCBA positsioneerimine
|
Üles ja alla intelligentne positsioneerimine, alumine "5 punkti tugi" koos v-tüüpi kaardipesa kinnitusega PCBA-ga, mida saab vabalt reguleerida
X-telje suund koos välise universaalse kinnitusega
|
|
BGA positsioon
|
Laserpositsioneerimise v{0}}kujuline kaardipesa ja universaalsed kinnitused
|
|
Optiline CCD objektiiv
|
Automaatselt välja, tagasi ja teravustamine
|
Tooted Põhiomadused
Mitmetsooni{0}}küttetehnoloogia
KasutadesMitme-tsooni küttetehnoloogia, saavutab DH-A2E ühtlase soojusjaotuse kogu trükkplaadi (PCBA) ja Ball Grid Array (BGA) komponentide vahel masina kütteelemendi eraldiseisvate tsoonide kaudu, nagu näiteks sõltumatudülemised/alumised/eelsoojendustsoonid. See võimaldab peaaegu ühtlast temperatuurijaotust, nii et kõiki BGA-sid saab jootma vastavalt nende spetsifikatsioonidele ja välistab seega tundlike elektroonikakomponentide termilise kahjustamise võimalused jootmis-/lahutusprotsesside ajal.
Automaatne BGA ümbertöötlusjaam
DH{0}}A2E välistab vajaduse käsitsi protsesside järele, kuna kasutab automatiseerimist BGA ümbertöötlemise oluliste funktsioonide, näitekstemperatuuri reguleerimine, joondamine ja jootmine. Nende automatiseeritud võimaluste kasutamine suurendab BGA ümbertöötlemise kiirust ja täpsust, muutes selle masina sobivaks nii väikesemahulisteks remonditöödeks kui ka täienduseks suuremahulisele tootmisele.
Optiline joondus CCD-kaameraga
Kasutades põhjalikult{0}}arendatudoptiline joondussüsteemja kasutab akõrge{0}}eraldusvõimega CCD-kaameraBGA komponentide optimaalse positsioneerimise pakkumiseks võimaldab see funktsioon kasutajal tagada, et kõik jootekohad{0}}on ümbertöötlemisel ideaalselt joondatud-, minimeerides sellega inimeste põhjustatud vigu.
BGA ümbertöötlemisjaam sülearvutite remondiks
Mõeldud spetsiaalselt remondikssülearvutite emaplaadidja muud keerukat elektroonikat,DH-A2Eon võimeline käsitlema{0}}peeneid BGA-sid ja pakkuma keeruliste sülearvutikomponentide parandamiseks vajalikku kõrget täpsust. Themitmetsooni{0}}kütejaoptiline joondaminefunktsioonid muudavad selle ideaalseks valikuks sülearvutite, nutitelefonide ja arvutitega töötavatele tehnikutele.
Täiustatud kasutajaliides
TheDH-A2Ekaasas anintuitiivne puuteekraaniga liides, mis võimaldab kasutajatel hõlpsasti juhtida ja reguleerida kütteprofiile, joondussätteid ja palju muud. Süsteem pakubreaalajas jälgimine-kogu ümbertöötlemisprotsessist, andes operaatoritele täieliku kontrolli temperatuuri, aja ja joondamise täpsuse üle.
Ohutus ja töökindlus
DH-A2E (BGA ümbertöötlemisjaam sülearvutite remondiks) on loodud spetsiaalselt ohutusele keskendudes. See sisaldab selliseid funktsioone nagutäiustatud termiline kaitseja anülekuumenemise vältimise süsteemmis toetavad ohutut töökeskkonda. Seade on valmistatud kvaliteetsetest komponentidest, et tagada usaldusväärne ja kauakestev{1}}jõudlus nii elektroonikaseadmete parandamisel kui ka tootmisel.

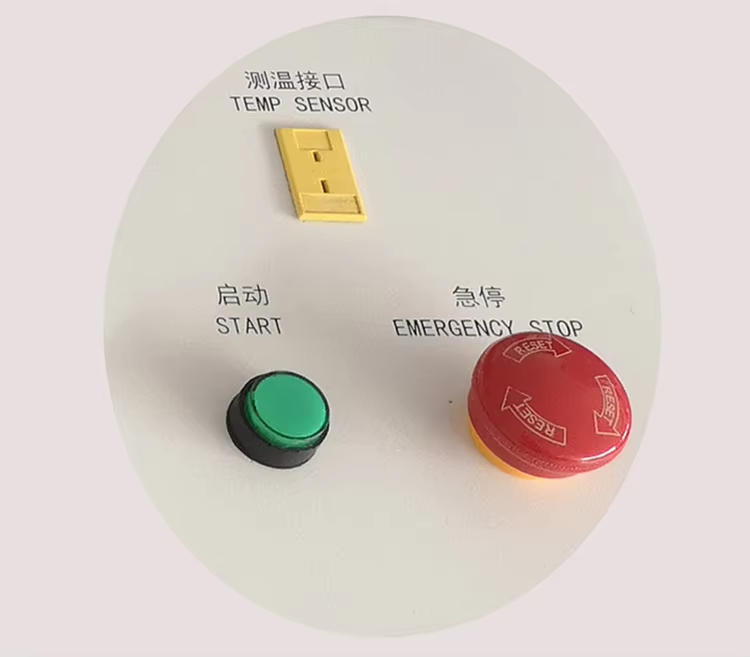

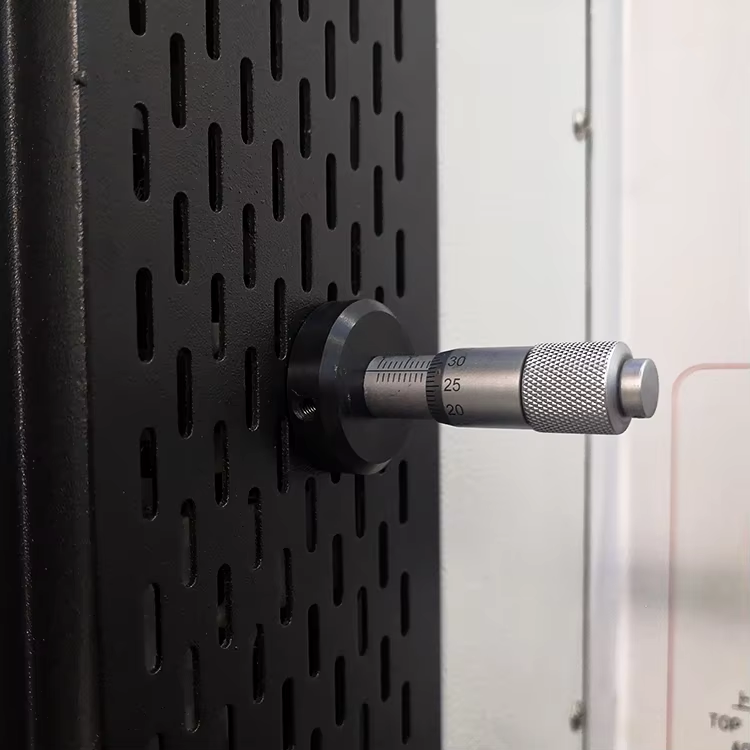

Üksikasjalikud pildid

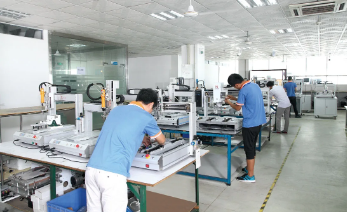

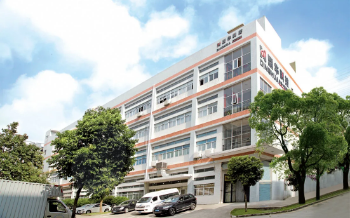

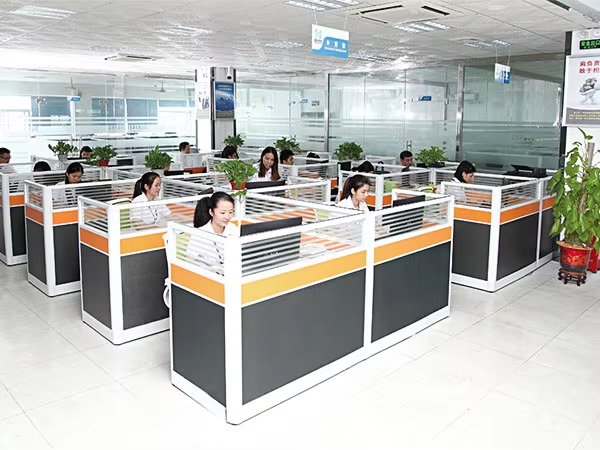

Meie ettevõte
Miks valida meid
1. Oleme professionaalne BGA ümbertöötlemisjaamade tootja, kellel on üle 5-aastane projekteerimise, arendamise, tootmise ja müügi kogemus.
2. Meie masinad pakuvad parimat kvaliteeti konkurentsivõimeliste hindadega.
3. Kiire tarnevõimaluste hulka kuuluvad FedEx, DHL, UPS, TNT, EMS ja mere- või õhutransport.
4. Makseviisid: Western Union, T/T jne.
5. OEM- ja ODM-teenused on teretulnud.
6. Saadaval on tasuta tehniline konsultatsioon ja videoesitlus.
7. 1-aastane garantii kogu masinale (välja arvatud kulumaterjalid).
