Röntgenikiirguse kontrollisüsteem PCB jaoks

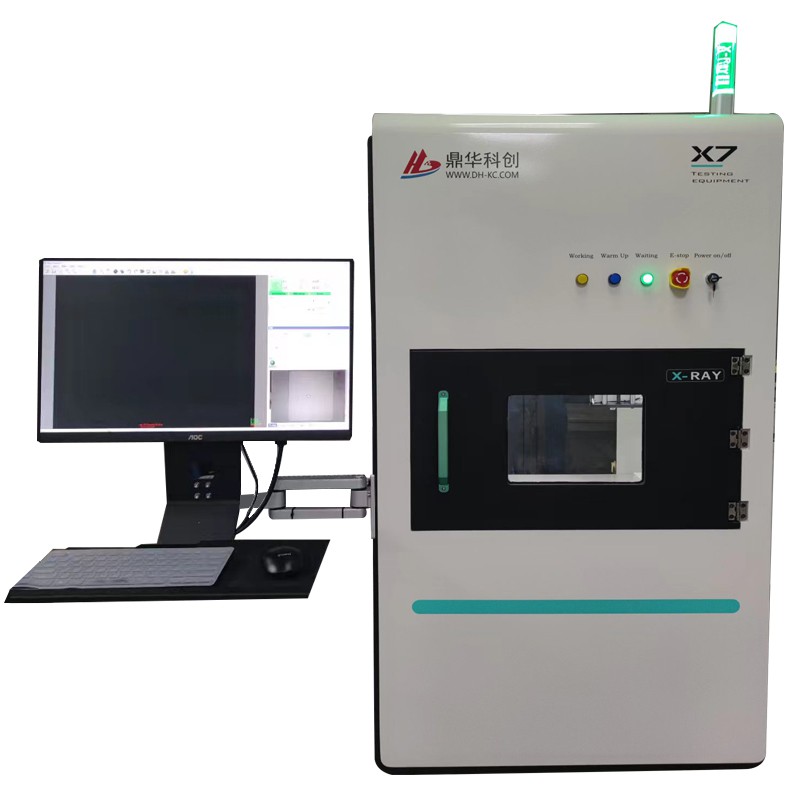

Dinghua tehnoloogia DH-X7 on nüüdisaegne---PCB{0}}röntgenkontrollisüsteemseade, mis on mõeldud PCB-de ja PCBA-de kvaliteedi üksikasjalikuks hindamiseks. DH-X7 pakub suure eraldusvõimega elektroonikakomponentide pildistamist ja sisaldab laia valikut elektroonilisi komponente, sealhulgas BGA-, QFN- ja CSP-pakette, aga ka muid peidetud juhtpakette.



See röntgenülevaatusseade on spetsiaalselt loodud pakkuma reaalajas-mitmekihiliste PCB-de, peente-sammkoostude ja suure-tihedusega BGA-de mittepurustavat analüüsi-reaalajas, mis võimaldab tuvastada defekte, nagu tühimikud, sillad, praod ja kõrvalekalded, täpsuse ja tootmise kvaliteedi ja kiire parandamise otsusega.



PCB röntgeni{0}}kontrollon täiustatud mittepurustav meetod, mida kasutatakse sisemiste defektide tuvastamiseks ja PCB-koostude üldise kvaliteedi tagamiseks. PCB X{2}}ray kontrollimise tehnoloogia võimaldab operaatoritel selgelt visualiseerida PCB või emaplaadi sisemist struktuuri, võimaldades peidetud jooteühenduste, mitmekihiliste ühenduste ja muude kriitiliste funktsioonide täpset analüüsi. Röntgenikiirgus elektrooniliste komponentide testimiseks on tõhus viis PCB defektide tuvastamiseks.











1. Kõrge-eraldusvõimega röntgen-pildistamine

△ Täiustatud röntgen{0}}kiirtetoru ja lame-paneelidetektor pakuvad kõrge eraldusvõimega pilte

△ Võimaldab sisemiste IC-struktuuride ja peidetud jooteühenduste selget visualiseerimist



2. Mittepurustav sisekontroll

△ Kinnitab sisemise kiibi terviklikkuse ilma komponente kahjustamata

△ Ideaalne BGA, QFN, CSP, SOP, POP ja muude peidetud{0}}vihjepakettide jaoks



3. Täpne defektide tuvastamine

△ Tuvastab tühimikud, jootesildad, mikro-praod, delaminatsioon, puuduvad kuulid, nihked ja traadi{1}}sidevead

△ Toetab rikete analüüsi, kvaliteedi tagamist ja sissetulevat kontrolli



4. Reaalajas-pildistamine ja mitme-nurga vaade

△ Reaalajas{0}}dünaamiline pildistamine kiireks analüüsiks



5. Kõrge läbitungimisvõimsus

△ Võimaldab kontrollida tihedaid materjale, mitmekihilisi IC-pakette ja suuri BGA massiive

△ Sobib suure-tihedusega ja suure-paksusega IC-sõlmede jaoks



6. Kasutaja-sõbralik liides

△ Intuitiivne juhtimistarkvara automatiseeritud funktsioonide ja töövoomallidega

△ Lihtsustab kasutamist algajatele, pakkudes samal ajal täpsemaid seadeid ekspertidele



7. Stabiilne, usaldusväärne ja turvaline

△ Pika elueaga tööstuslik-klassi röntgen-kiirgusallikas

△ Mitu kiirgusohutuse kaitset ja sertifikaati

△ Vähe hooldust ja pikk tööaeg tootmiskeskkondades









Kogu masina olek
Mõõtmed	1100 * 1200 * 2100 mm		Toiteallikas	AC220V 10A
Kaal	Kaal ca 1200kg		Brutokaal	Umbes 1300 kg
Pakkimine	1300 * 1400 * 2200 mm		Nimivõimsus	1000w
Avatud tee	Käsitsi		Ülevaatus	Väljas{0}}
Üleslaadimine	Tööjõud		Autoriseerimine	Parool











Röntgenikiirgus elektrooniliste komponentide jaokskasutatakse laialdaselt paljudes dokumentides. Röntgenkontrolli masinat kasutatakse pooljuhtide ja elektroonikatööstuses laialdaselt IC-komponentide sisemiste struktuuride, jooteühenduste ja pakendi terviklikkuse hindamiseks. Selle mittepurustav kujutis muudab selle kvaliteedikontrolli, rikete analüüsi ning uurimis- ja arendustegevuse jaoks hädavajalikuks.



1. Pooljuhtide pakendite kontroll

2. SMT & PCBA assamblee kontroll

3. Rikete analüüs (FA) ja usaldusväärsuse testimine

4. Sissetulev kvaliteedikontroll (IQC)

5. Teadus- ja arendustegevus ning protsesside optimeerimine

6. Tootmisliini kvaliteedi tagamine

7. Haridus, koolitus ja labori kasutamine
