IR BGA ümbertöötamise jaam
BGA ümbertöötlemisjaamu võib üldiselt liigitada optilisteks ja käsitsi tüüpideks. DH-G600 on optiline BGA ümbertöötlusjaam ja IR BGA ümbertöötlemisjaam, mis on loodud ülitäpse-töötlusrakenduste jaoks. Seda kasutatakse laialdaselt nutitelefonide, arvutite ja mängukonsoolide PCB emaplaatide parandamiseks, kus täpsus ja protsessi stabiilsus on kriitilise tähtsusega. DH-G600 kasutab kuuma õhu ümbertöötlussüsteemi koos optilise joondusplatvormiga, mis tagab komponentide täpse paigutuse ja usaldusväärsed ümbertöötlemistulemused.
Kirjeldus
Toodete kirjeldus
BGA ümbertöötlemisjaamu võib üldiselt liigitada optilisteks ja käsitsi tüüpideks. DH-G600 on optiline BGA ümbertöötlusjaam ja IR BGA ümbertöötlemisjaam, mis on loodud ülitäpseteks ümbertöötlusrakendusteks.
Seda kasutatakse laialdaselt trükkplaatide emaplaatide parandamiseks nutitelefonides, arvutites ja mängukonsoolides, kus täpsus ja protsessi stabiilsus on kriitilise tähtsusega. DH-G600 kasutab kuuma õhu ümbertöötlussüsteemi koos optilise joondusplatvormiga, mis tagab komponentide täpse paigutuse ja usaldusväärsed ümbertöötlemistulemused.
Masinal on kolm sõltumatut temperatuuritsooni, mis võimaldavad täpset termoprofiili juhtimist erinevate ümbertöötlusnõuete jaoks.
Intelligentse kasutajaliidese abil saab kõiki temperatuuriseadeid konfigureerida vaid mõne lihtsa puudutusega, mis muudab süsteemiinseneri{0}}sõbralikuks ja hõlpsasti kasutatavaks isegi keerukate ümbertöötlemistoimingute puhul.
Toote spetsifikatsioon
|
Üksus
|
Parameeter
|
|
Toiteallikas
|
AC220V±10％ 50/60Hz
|
|
Koguvõimsus
|
5600W
|
|
Ülemine kütteseade
|
1200W
|
|
Alumine kütteseade
|
1200W
|
|
Infrapuna kütteseade
|
3000W
|
|
Mõõtmed
|
L610*L920*K885 mm
|
|
PCB suurus
|
Max 390×360 mm Min 10×10 mm
|
|
BGA kiip
|
1*1-50*50 mm
|
|
Väline temperatuuriandur
|
1 tk (valikuline)
|
|
Temperatuuri täpsus
|
±2 kraadi
|
|
Netokaal
|
65 kg
|
|
Temperatuuri reguleerimine
|
K Andur, suletud ahelaga
|
|
Kiibi minimaalne vahe
|
0,15 mm
|
|
Kiibi etteandesüsteem
|
Käsitsi söötmine ja vastuvõtmine
|
|
Gaasiallikas
|
Sisseehitatud{0}}vaakumpump, ilma välise gaasiallikata
|
|
Optiline CCD objektiiv
|
Tõmmake välja ja lükake käsitsi tagasi
|
|
Positsioneerimine
|
V-kujuline soon, mis kinnitab PCBA, mida saab vabalt reguleerida piki X-telje suunda, ja universaalsed kinnitused on väljastpoolt
|
|
CCD süsteem
|
HD CCD digikaamera, optiline joondus, laserpositsioneerimine
|
Toodete kirjeldus
Temperatuuriandur: Toetab välise termopaari ühendamist, et mõõta ja jälgida reaalajas -temperatuuri sihtpiirkonnas.
Ülemise õhuvoolu reguleerimine: Võimaldab täpselt reguleerida ülemise -õhusoojendi õhuvoolu väljundit. Hoiab ära komponentide nihkumise ja vähendab termilise šoki või ülekuumenemise ohtu jootmis- ja mahajootmisprotsesside ajal.
Ülemise / alumise valguse reguleerimine: Ülemise ja alumise valgusallika heledust sõltumatult reguleerides saavad operaatorid BGA-komponendist ja PCB-plokkidest selgeid ja suure{0}}kontrastsusega pilte.
Hädapeatus: Varustatud spetsiaalse hädaseiskamisnupuga, mis peatab kriitilistes või ebatavalistes olukordades kohe kõik masina toimingud. See funktsioon, mis tagab operaatorile kõrgeima ohutuse, säästab ka PCB-sid ja komponente kahjustamise eest ning tagab kiire reageerimise ootamatutele tingimustele.
Juhthoova juhtimine: Operaatorid saavad reguleerida ülemise küttekeha vertikaalset liikumist (üles/alla), et tagada täpne positsioneerimine jootmis- ja mahajootmisprotsesside ajal. Samuti võimaldab juhtkangi abil kuvatavat pilti suumida-sisse ja välja suumida{2}}.
Laser pointer: Laserkursorit kasutatakse PCB täpseks positsioneerimiseks ja võrdlusaluse joondamiseks. Komponentide õige paigutuse tagamine ja positsioneerimise täpsuse parandamine enne ümbertöötlemisprotsessi ja selle ajal.
Esilatern (töötuli): Esilatern tagab tööpiirkonna stabiilse ja ühtlase valgustuse masina töötamise ajal.
Ekraan: Kõrge eraldusvõimega{0}}ekraan pakub selget,-reaalajas visuaalset liidest BGA joondamise ja ümbertöötlemise toimingute jaoks. See näitab samaaegselt PCB padjandite ja BGA jootekuulikeste suurendatud pilte, mis võimaldab enne jootmist või lahtijootmist täpselt võrrelda ja joondada.
CCD kaamera: ülitäpne{0}}CCD-kaamera on loodud spetsiaalselt optilise joondamise jaoks BGA ümbertöötlusrakendustes. See jäädvustab suurepärase selguse ja kontrastsusega üksikasjalikke pilte BGA-komponendist ja PCB-padjadest. Koos reguleeritava suumi ja fookusega võimaldab CCD-kaamera operaatoritel jootekuule täpselt trükkplaadi alustele joondada, tagades usaldusväärse paigutuse ja kvaliteetsed jooteühendused. See optiline joondussüsteem on oluline BGA, QFN ja muude alumisel{5}}otsaga komponentide täpseks ümbertöötamiseks.
Optiline BGA ümbertöötlusjaam (IR BGA ümbertöötlusjaam, BGA ümberpallimisjaam).kontrollitud kuumutamine, optiline joondamine ja täpne liikumineümbertöötlemisprotsessi lõpuleviimiseks.
Esiteks soojendab masin jootekohti, et vigane kiip ohutult eemaldada.
Seejärel joondatakse uus kiip pärast puhastamist ja ettevalmistamist hoolikalt optilise süsteemi abil.
Lõpuks joodetakse kiip uuesti kontrollitud temperatuuri tingimustes, et tagada tugev ja usaldusväärne ühendus.
Kogu protsessi jälgitakse hoolikalt, et kaitsta nii kiipi kui ka trükkplaati kahjustuste eest.

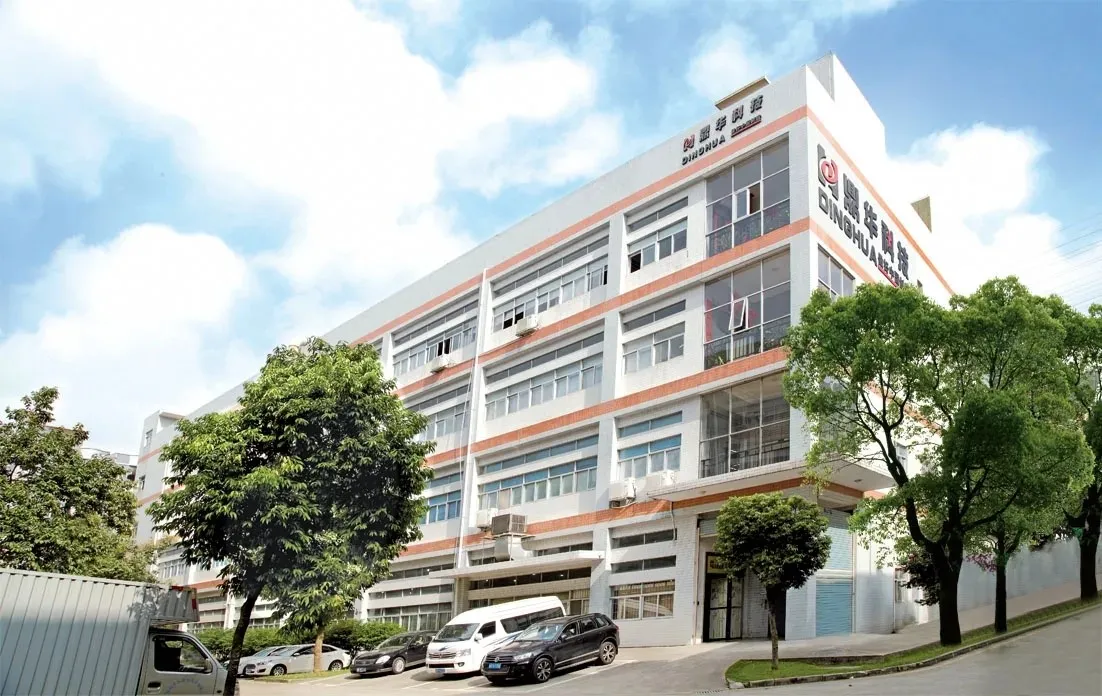

Ettevõtte profiil
