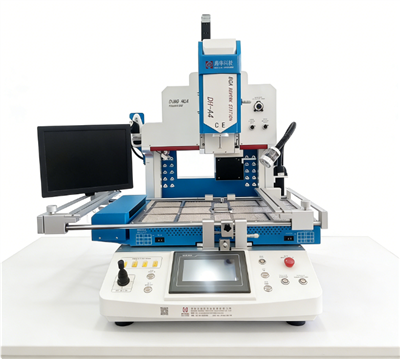

Sülearvutite remondimasin
Meie BGA Rework Station on nüüdisaegne-smd-jootmisjaam-, mis on loodud täpsuse, korratavuse ja kasutuslihtsuse tagamiseks. Selles on ühendatud optiline nägemine, mitmetsooniline küte ja automatiseeritud käsitsemine, et rahuldada PCB-de remondi nõudeid, eriti mobiiltelefonide remondi ja kompaktse elektroonika taastamise valdkonnas.
Kirjeldus
Toote ülevaade

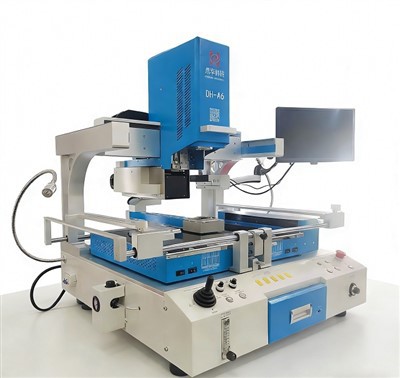

Professionaalne BGA ümbertöötlemisjaam – ülim lahendus mobiiltelefonide täppisremondiks
See täiustatud BGA ümbertöötlemisjaam integreerib optilise joondamise, automaatse demonteerimise/keevitamise ja intelligentse temperatuurijuhtimise, et pakkuda tööstusharu{0}}juhtivat täpsust ja tõhusust. Kaasaegseks elektroonikaremondiks loodud see lihtsustab oluliselt BGA-kiipide -väikseimatest SMD komponentidest suurte protsessoriteni-muutmist, muutes selle asendamatuksmobiiltelefonide remonditööriistiga professionaalse töökoja jaoks.
Varustatud kõrglahutusega-CCD-nägemissüsteemi, laserpositsioneerimise ja ±0,01 mm paigutuse täpsusega, välistab see täielikult joondamise. Kolmetsooniline küte (ülemine kuum õhk + alumine infrapuna) koos suletud-ahela K- tüüpi termopaari juhtimisega tagab temperatuuri täpsuse ±2 kraadi piires. Puuteekraaniga töötamise,-eellaaditud programmide ja mõlema käsitsi/automaatse režiimi abil muutuvad isegi keerulised kiibivahetused kiireks ja korratavaks.
Olenemata sellest, kas parandate nutitelefone, tahvelarvuteid või muid PCBA-sid, pakub see jaam mitmekülgset ühilduvust (PCB kuni 550 × 530 mm, kiibid 2x2 mm kuni 80 × 80 mm) ja praktilisi funktsioone, nagu traatvõrgu kaitse, välistemperatuuri pordid, USB-andmete eksport ja CE{6}}sertifitseeritud ohutuskaitse.
Ideaalne jaoksmobiiltelefonide remontspetsialistidele ja elektroonikatootjatele, tõstab see tootlikkust, vähendab inimlikke eksimusi ning tagab iga kord usaldusväärsed ja professionaalsed tulemused.
Põhifunktsioonid
1.Optiline joondussüsteem
Kõrglahutusega reguleeritav CCD-kaamera 10x–100x suurenduse, kahe-värvijaotuse, automaatse-fookuse ja heleduse reguleerimisega. Võimaldab täielikku-vaatevaatlust, et vältida "surnud nurki" ja tagab laastude ideaalse paigutuse.
2. Täisautomaatne töö
Demonteerib, joodab ja kogub laastud automaatselt lahti. PLC-juhitav samm-mootori ajamiga ja lineaarse liugsiiniga täpseks X/Y/Z liikumiseks. Vabastab tehnikud käsitsi kordamisest.
3.Reguleeritav õhuvool
Õrn õhuvoolu saab reguleerida vastavalt komponendi suurusele, vältides väikeste osade lendumist ümbertöötamise ajal.
4. Laseri positsioneerimine ja V-soonega PCB hoidik
Laser näitab kiiresti tahvli asukohta; universaalne V-soonega kinnitus hoiab trükkplaate mõõtmetega 10 × 10 mm kuni 550 × 530 mm, ±15 mm peenhäälestusega X/Y suundades.
5. Sõltumatu juhtimisega kolmekordsed küttetsoonid
Ülemine kütteseade: 1200W kuum õhk.
Alumised küttekehad: tsoon 2 – 1200W, tsoon 3 – 4200W infrapuna.
Iga tsooni juhitakse iseseisvalt PID automaatse{0}}häälestuse ja K-tüüpi termopaari suletud-ahela süsteemi kaudu.
6. Ohutus ja kaitse
Peen terasvõrk eelsoojendil hoiab ära väikeste osade sissekukkumise; hädaseiskamise ja automaatse väljalülituse{0}}kaitse; CE sertifikaadiga.
7.Kasutaja-sõbralik puuteekraani liides
Sisseehitatud-tööstusarvutisse, milles töötab Windows, toetab mitme-kõvera-reaalajas kuvamist, programmide salvestamist, kõverate analüüsi ja paroolikaitset. Erikoolitust pole vaja.
8. Kahekordne töörežiim
Nii käsitsi kui ka automaatrežiimid paindlikuks silumiseks või partiitöötluseks.
9.Välised temperatuuripordid ja USB-eksport
1–5 valikulist välisanduri porti profiili täpseks kontrollimiseks; USB-liides tarkvara uuendamiseks ja andmete arvutisse edastamiseks.
Toote parameetrid
| Mudel | Automaatne optiline joondus BGA ümbertöötlusjaam |
| Koguvõimsus | 6800W |
| Toiteallikas | AC220V±10%, 50/60Hz |
| PCB suurus | Max 550×530 mm, min 10×10 mm |
| Kiipide ühilduvus | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Paigutuse täpsus | ±0,01 mm |
| Temperatuuri reguleerimise täpsus | ±2 kraadi |
| Minimaalne kiibi samm | 0,15 mm |
| Kaamera suurendus | 10x - 100x |
| Juhtimissüsteem | Sisseehitatud tööstusarvuti + HD puuteekraan |
| Küttemeetod | Ülemine kuum õhk + alumine infrapuna + alumine eelsoojendus |
| Mõõdud (PxLxK) | 1022 mm × 670 mm × 850 mm |
| Netokaal | Umbes . 97kg |
Täpsemad disaini üksikasjad
Integreeritud kütte- ja paigutuspea koos juhtkruviülekandega.
8-segmendiline kütte/jahutuse + 8-segmendi leotamise kontroll.
Sisseehitatud{0}}vaakumpump 60 kraadi pööratava imemisotsikuga (välist õhuvarustust pole vaja).
Helisignaal 5–10 sekundit enne tsükli lõppu; valikuline jahutusventilaator, et vältida PCB väändumist.
Sulamist pihustid on saadaval mitmes suuruses, 360 kraadi pööratavad ja hõlpsasti vahetatavad.
Välised temperatuuripordid võimaldavad reaalajas{0}}profiilide koostamist ja kalibreerimist.
Miks valida meie ümbertöötlemisjaam?
See masin ei ole lihtsalt asmd jootejaam-see on täielik täpne ümbertöötluslahendus. See suurendab esimese-passi õnnestumise määra, vähendab plaadi kahjustusi ja kiirendab remonditöövooge, muutes selle ideaalseksmobiiltelefonide remonditööriistteeninduskeskustele, tootjatele ning uurimis- ja arenduslaborite jaoks. Tugeva konstruktsiooni, täpsete juhtnuppude ja automatiseeritud funktsioonidega muudab see keerulise BGA ümbertöötamise lihtsaks korratavaks protsessiks.
