Ball Grid Array Rework Station
DH-A2E on samm edasi ümbertöötlemistehnoloogias, ühendades tööstusliku automatiseerimise sub-millimeetrise täpsusega, et tulla toime kõige keerulisemate PCB-de remonditöödega. See täisfunktsionaalne-pallvõre massiivi ümbertöötlemisjaam on loodud keskkondade jaoks, kus korratavus, tööaeg ja veatud tulemused ei ole-läbirääkimised.
Kirjeldus

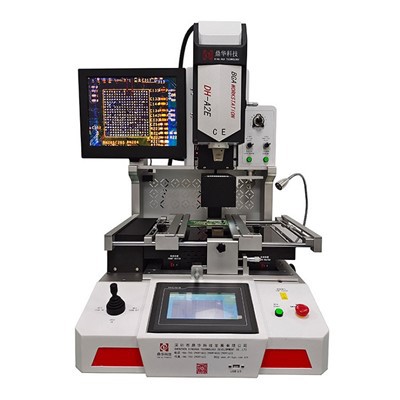

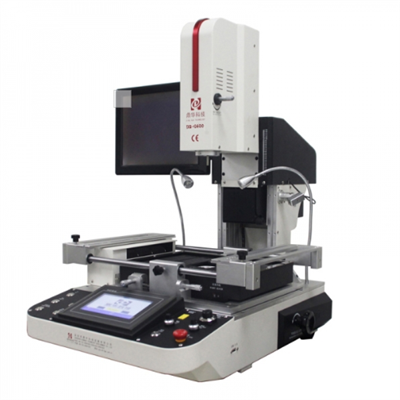

DH-A2E: automaatse täppistöötluse järgmine areng
DH{0}}A2E seab automaatse ja ülitäpse trükkplaatide parandamise uue etaloni. Disainitud edasijõudnutenakuulvõre massiivi ümbertöötamise jaam, see integreerib optilise joondamise täielikult automatiseeritud valimise{0}}ja-koha, mahajootmise ja jootmise tsüklitega, vähendades oluliselt operaatori sõltuvust ja inimlikke eksimusi.
See on loodud nii täpsuse kui ka kasutusmugavuse tagamisekssmd ümbertöötlusjaamsaavutab märkimisväärsed spetsifikatsioonid: temperatuuri reguleerimine ±1 kraadi piires ja positsioneerimistäpsus 0,01 mm. Selle intuitiivne puuteekraani-liides koos eellaaditud programmidega- võimaldab iga oskustasemega tehnikutel teostada keerulisibga automaatne ümbertöötamineprotsessid enesekindlalt. Alates õrnadest mikro-BGA-dest kuni suurte komponentideni – DH-A2E tegeleb paljude SMT-de remonditöödega, muutes selle ideaalseks nurgakiviks igale kaasaegsele elektroonikaparanduslaborile või tootmisliinile, mille eesmärk on suurendada saagikust ja järjepidevust.
Toodete eelised

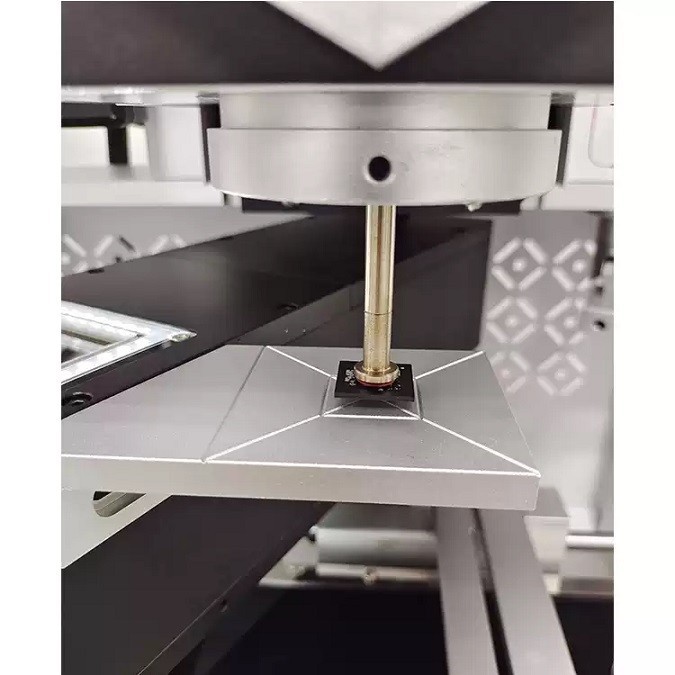

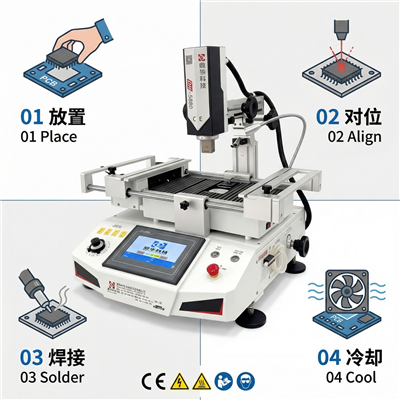

1. Täisautomaatne ümbertöötlustsükkel:Kogege automaatset kiibi eemaldamise, paigutamise ja jootmise abil{0}}tõelist käed eemal. Integreeritud nägemissüsteem ja automatiseeritud materjalikäsitlus (korjamine, söötmine, kaamera positsioneerimine) lõpetavad abga automaatne ümbertöötamineprotsess, mis minimeerib käsitsi sekkumist ja maksimeerib läbilaskevõimet.

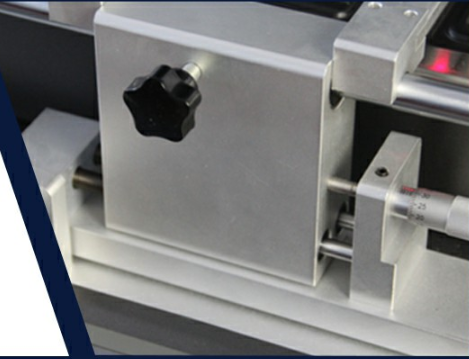

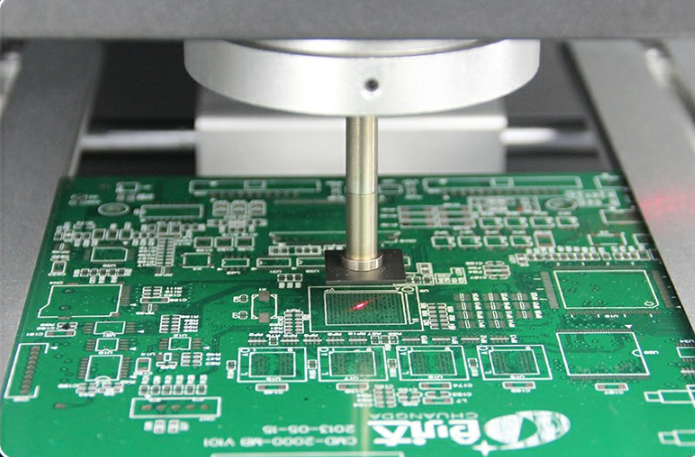

2. Alam-Millimeetri täppisjoondus:Integreeritud ülitäpne{0}}optiline joondussüsteem koos motoriseeritud lineaarse liuguriga (X-, Y-, Z--telje peenreguleerimine) tagab komponentide paigutuse täpsusega0,01 mm, välistades praktiliselt kõrvalekaldeid.

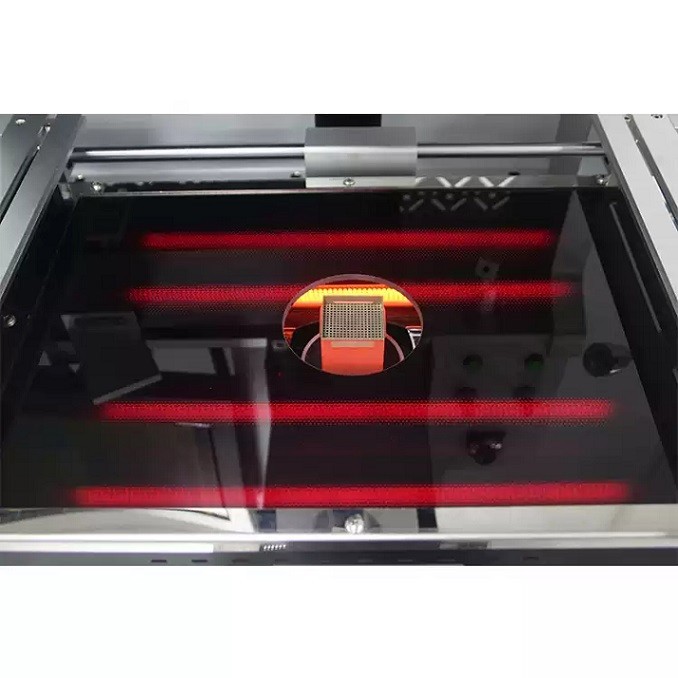

3. Tööstusliku-klassi soojusjuhtimine:Kolme-tsoonist sõltumatu küttesüsteem (ülemine, alumine, eelsoojendus) suletud-kontuuriga K--tüüpi termopaari juhtimisega säilitab temperatuurihälbe±1 kraadi. Suure-ala alumine küttekeha mahutab ühtlaseks kuumutamiseks erineva suurusega trükkplaate.

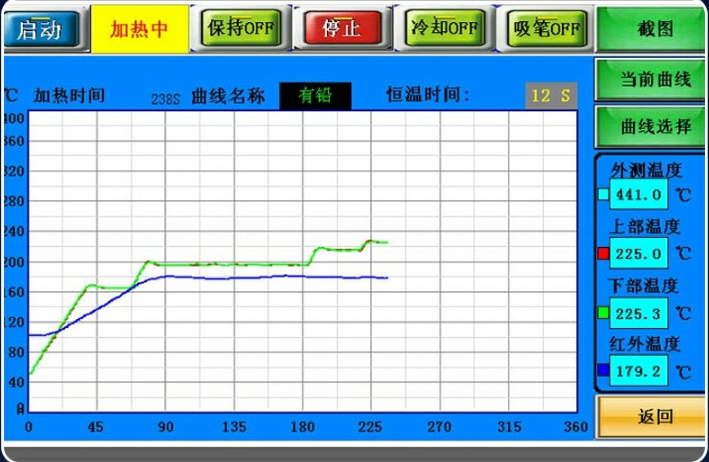

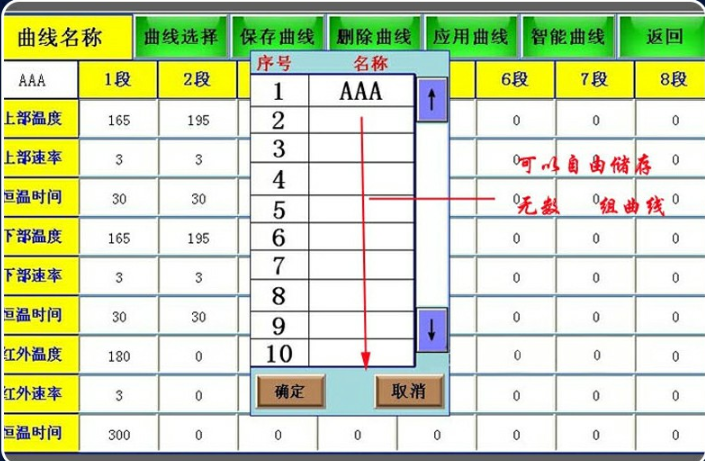

4. Intuitiivne puutetundlik-ekraani juhtimine:HD puuteekraani ja PLC juhtimisega tööstusarvuti pakub nii käsitsi kui ka automaatset režiimi. See pakub reaalajas-temperatuurikõvera graafikuid, analüüsi ja salvestab ühe-puudutusega toimingu jaoks tohutul hulgal profiile, lihtsustades keerukaid toiminguid.
Toote parameetrid
| Kategooria | Spetsifikatsioon |
|---|---|
| Mudel | DH-A2E |
| Koguvõimsus | 5700W |
| Küttetsoonid | 3 (ülemine: 1200 W, alumine tsoon 2: 1200 W, tsoon 3: 3200 W) |
| Toiteallikas | AC220V ±10%, 50/60Hz |
| Temperatuuri juhtimine | Suletud-ahel K-tüüpi termopaariga |
| Temperatuuri täpsus | ±1 kraadi |
| Positsioneerimise täpsus | 0,01 mm |
| Max PCB suurus | 450 x 500 mm |
| Min. PCB suurus | 10 x 10 mm |
| Ühilduv kiibi suurus | 2x2 mm kuni 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Mõõdud (PxLxK) | 600 x 700 x 850 mm |
| Netokaal | 70 kg |
Mõeldud professionaalse töökoja jaoks:
Lisaks põhispetsifikatsioonidele on DH-A2E loodud igapäevaseks professionaalseks kasutamiseks. Sellised funktsioonid nagu reguleeritav õhuvool väikeste komponentide jaoks, 360 kraadi pööratavad düüsid, universaalsed kinnitused, kiire jahutus ja häälhoiatused loovad sujuva töövoo. Selle karmsmd ümbertöötlusjaamkonstruktsioon, CE-sertifikaat ja hädaolukorra ohutusfunktsioonid tagavad usaldusväärse ja ohutu töö nõudlikes tingimustes.
Ideaalne:Elektroonikatootmisteenused (EMS), suure{0}} töökindlusega remondikeskused (auto-, kosmosetööstus, meditsiin), uurimis- ja arendusosakonnad ning kõik toimingud, mis nõuavad töökindlat, automatiseeritud täpset ümbertööd.
