BGA ümbertöötlemisjaam koos optilise joondusega

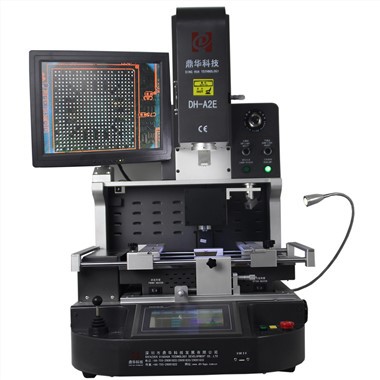

Dinghua DH-A2E on optilise joondusega BGA ümbertöötlemisjaam, mida kasutatakse ülitäpse PCB-remondi puhul. Sellel on kolm sõltumatut temperatuuritsooni, optilise joondusega CCD-kaamera, vaakumimeja, HD-puuteekraan, reaalajas -temperatuuriprofiili kuva jne. See pakub inseneridele täpset joondust, stabiilset kuumutamist ja}programmeeritavat temperatuurijuhtimist,{5} kasutajasõbralikku liidest. suur edukus keerukate integraallülituste parandamisel ja PCB ohutus.
Kirjeldus
Toodete kirjeldus
Dinghua DH-A2E on optilise joondusega BGA ümbertöötlusjaam, mis pakub usaldusväärset lahendust professionaalidele, kes käitlevad nutitelefonides, sülearvutites, sidemoodulites ja mitmesugustes tööstuslikes juhtpaneelides leiduvaid SMD- ja BGA-komponente.
DH-A2E tuumaks on selle täiustatud kuum{2}}õhkküttesüsteem, mis on kombineeritud infrapuna põhjaküttega. See kolme sõltumatu temperatuuritsooni konstruktsioon tagab stabiilse ja ühtlase temperatuurijaotuse kogu pardal, et vähendada termilist pinget ja vältida PCB deformatsiooni. Jaam saab ka temperatuuriprofiile täpselt juhtida, jaam tagab selliste komponentide nagu BGA, QFN, SOP, CSP ja muude{5}}peente helikõrguse seadmete ohutu ja järjepideva tagasivoolu.
DH-A2E-l on optiline joondussüsteem, mis võimaldab laastude täpset paigutust enne jootmist. Kõrge eraldusvõimega-kaamera ja reguleeritav pildiplatvorm võimaldavad operaatoritel jootekuule ja PCB-plaate täpselt joondada, vähendades joondamise ja ümbertöötamise ebaõnnestumise ohtu.
Nii kogenud tehnikutele kui ka algajatele mõeldud jaam integreerib intuitiivse juhtimisliidese programmipõhise{0}}temperatuuri juhtimisega. Operaatorid saavad salvestada, redigeerida ja temperatuuriprofiile. Operaatorid saavad kasutada ka automaatseid tõsteseadmeid,-reaalajas temperatuuriprofiili ja kolme sõltumatut temperatuuritsooni, et suurendada kasutajasõbralikkust ja kasutajate ohutust.
Toote spetsifikatsioon
|
Üksus
|
Parameeter
|
|
Toiteallikas
|
AC220V±10% 50/60Hz
|
|
Koguvõimsus
|
4900w
|
|
Tippvõimsus
|
1200w
|
|
Alumine võimsus
|
1200w
|
|
Infared Power
|
2400w
|
|
Mõõtmed
|
77 * 81 * 102 mm
|
|
Töörežiim
|
Automaatne + käsitsi
|
|
Temperatuuriprofiili säilitamine
|
10 000 rühma
|
|
Temperatuuri juhtimine
|
K Sensor + suletud ahelaga
|
|
Temperatuuri täpsus
|
±1 kraadi
|
|
Positsiooni täpsus
|
±0,01 mm
|
|
PCB suurus
|
Max 400×450 mm Min 10×10 mm
|
|
BGA kiip
|
2*2-80*80mm
|
|
Väline temperatuuriandur
|
1 tk (valikuline)
|
|
Netokaal
|
70 kg
|
|
Masina tüüp
|
Töölaud
|
|
Kiibi minimaalne vahe
|
0,1 mm
|
|
Kaamera piksel
|
6 miljonit
|
|
Kiibi söötmine
|
automaatselt võta või pane
|
|
PCBA positsioneerimine
|
Üles ja alla intelligentne positsioneerimine, alumine "5 punkti tugi" koos v-tüüpi kaardipesa kinnitusega PCBA-ga, mida saab vabalt reguleerida
X-telje suund koos välise universaalse kinnitusega
|
|
BGA positsioon
|
Laserpositsioneerimise v{0}}kujuline kaardipesa ja universaalsed kinnitused
|
|
Optiline CCD objektiiv
|
Automaatselt välja, tagasi ja teravustamine
|
Toote üksikasjad
HD puutetundlik ekraan
See masin pakub kolme režiimi -jootmiseks, lahtijootmiseks ja asendiks. Operaatorid saavad valida iga ümbertöötlemisülesande jaoks kõige sobivama režiimi. See jälgib ülemise küttekeha, alumise küttekeha ja infrapuna küttetsooni temperatuuri reaalajas-, tagades täpse juhtimise kogu protsessi vältel. Operaatorid saavad temperatuuriprofiili temperatuuriväärtusi salvestada, redigeerida ja kopeerida. Olulised funktsioonid, nagu käivitamine, seiskamine ja jahutamine, on ohutuks ja tõhusaks tööks täielikult juhitavad. See masin on varustatud optilise joondussüsteemiga, kuid see toetab ka käsitsi joondamist. Tehnikule paindlikkuse andmine komponentide asukoha reguleerimiseks.
Optilise joonduse CCD-kaamera
CCD kõrglahutusega{0}}digikaamera, automaatne optiline suum, laserpositsioneerimine. CCD-kaamera objektiiv on kokkupandav automaatne pikendamine ja sissetõmbamine.
Pilt kuvatakse monitori ekraanil ning seda saab täpse joondamise jaoks sisse ja välja suumida.
Juhtkang
Juhtkang võimaldab täpselt juhtida kaamera asendit, võimaldades sujuvat vertikaalset (üles ja alla) reguleerimist. Samuti haldab see CCD-kaamera sisse- ja väljasuumimise funktsioone, võimaldades operaatoritel monitoril kuvatavat pilti hõlpsalt optimeerida.
Vaakumkorjesüsteem
Vaakumvõtusüsteem tõstab kiibi pärast lahtijootmist automaatselt üles. Varustatud rõhu{1}}anduriga ohutusseadisega, et vältida liigset allapoole suunatud jõudu, kaitstes PCB-d tõhusalt kahjustuste eest.
Infrapuna eelsoojendustsoon
Infrapuna eelsoojendustsoon tagab ühtlase soojusjaotuse, vähendades tõhusalt termilist stressi ja pakkudes emaplaadile paremat kaitset.
Laserpointer
Laserkursor aitab PCB emaplaadi täpselt positsioneerida, tagades täpse joonduse ümbertöötlemisprotsessi ajal.
