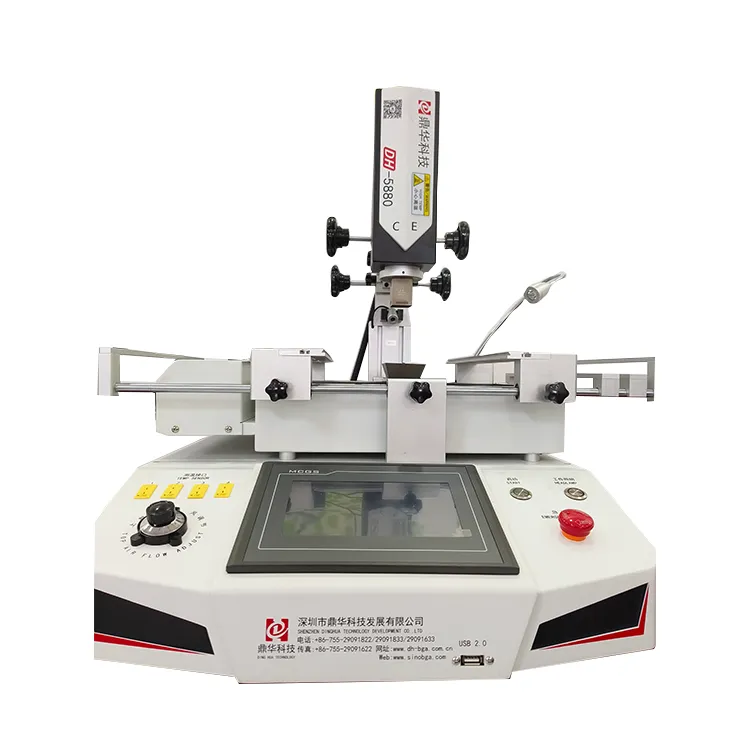

PCB ümbertöötamise süsteem
PCB Rework System DH-5880 on mõeldud professionaalsete trükkplaatide remondirakenduste jaoks. See on kuuma õhu jootmis- ja lahtijootmismasin, mis on võimeline käsitlema erinevat tüüpi kiipe, sealhulgas POP, SOP, QFN, BGA ja palju muud. Süsteem simuleerib tagasijootmise protsessi ja kasutab segmenteeritud kuumutamist, et minimeerida termilist pinget ja vähendada PCB kahjustamise ohtu.
Kirjeldus
Toodete kirjeldus
PCB ümbertöötlemissüsteem DH-5880 on professionaalne trükkplaatide parandamise tööriist. Varustatud kolme sõltumatu temperatuuritsooniga (sealhulgas ülemine küttekeha, alumine küttekeha ja infrapuna kuumutustsoon), HD puuteekraaniga, vaakum-imeja pliiatsiga, nelja välise temperatuurianduriga, laserkursoriga, USB-portiga. Seda kasutatakse mitmesuguste emaplaatide remondiks, nagu iPhone, iPad, Macbook, xBox playstation ja muu elektroonika.
PCB ümbertöötlemissüsteem on spetsiaalne tööriist, mida kasutatakse BGA ja muude pind{0}}kinnituskomponentide jootmiseks ja lahtijootmiseks PCB-plaatidel. Sellel on tavaliselt täpne temperatuuri reguleerimine, kuumaõhu- või infrapunaküte ning reguleeritavad kinnitused, mis toetavad kiibi stabiilset ja täpset parandamist. Seda tüüpi ümbertöötlemisjaama kasutatakse laialdaselt elektroonikaparanduses ja väikestes-partiides sellistes seadmetes nagu sülearvutid, mobiiltelefonid, mängukonsoolid ja erinevad PCB-koostud.
Tooted Pildid
Allpool on DH-5880 pildid nelja erineva nurga alt:
Toote spetsifikatsioon
|
Üksus
|
Parameeter
|
|
Koguvõimsus
|
5500w
|
|
Ülemine kütteseade
|
1200w
|
|
Alumine kütteseade
|
1200w (teine temperatuuritsoon)
|
|
Infared küttekeha
|
3000w (kolmas temperatuuritsoon)
|
|
Töörežiim
|
Puuteekraan + manuaal
|
|
Mõõtmed
|
L500*L600*K700mm
|
|
Temperatuuriprofiilide salvestamine
|
50 000 rühma
|
|
PCB positsioneerimine
|
V-soon + universaalne kinnitus + 5-punktide tugi + X-suunas reguleeritav
|
|
BGA positsioneerimine
|
Selle keskele suunatud laser
|
|
Temperatuuri reguleerimine
|
K-tüüp termopaar + suletud ahel + automaatne kompensatsioon
|
|
Temperatuuri täpsus
|
±2 kraadi
|
|
PCB suurus
|
Max 450*380mm Min 10*10mm
|
|
BGA suurus
|
1*1-80*80mm
|
|
BGA neeldumisrežiim
|
Vaakum-imemispliiats
|
|
Kiibi minimaalne vahe
|
0,1 mm
|
|
Väline temperatuuriandur
|
4, valikuline
|
|
Masina tüüp
|
töölaud
|
|
Netokaal
|
48 kg
|
Toote üksikasjad
käivitamine: lülitage esilatern sisse: valgustuse jaoks veenduge, et see võib töötada pimedas keskkonnas hädaseiskamine: hädaolukorras vajutage kohe nuppu
Temperatuuriandur: 4tk välistemperatuuri testimine
Ülemise õhu reguleerimine: ülemise kuuma õhu erinevate klasside reguleerimine
Rist-vooluventilaator: trükkplaadi ja kiipide jahutamine pärast viimistlemist või hädaabinupu alla vajutamist
Toitelüliti: kogu masina elektrivarustus, mis pakub ohutumat lahendust elektrilekke või lühise korral, see lülitub kohe välja
HD puutetundlik ekraan: temperatuuriprofiil, jahutus, vaakum-imeja pliiatsi seadistus
Vaakum-imemispliiats: korja kiip pärast lahtijootmist üles
laserkursor: kasutage kiipide asukoha joondamiseks. Osutades kiibi keskele
Kuuma õhu küttetsoon (ülemine küttekeha, alumine küttekeha), infrapuna eelsoojendustsoon
Toodete rakendus
1. Tarbeelektroonikatööstus
(Mobiiltelefonid, tahvelarvutid, sülearvutid, telerid, mängukonsoolid)
2. Arvuti ja IT riistvara
(Emaplaadid, graafikakaardid, serverid)
3. Telekommunikatsiooniseadmed
(ruuterid, sideplaadid, tugijaama moodulid)
4. Autoelektroonika
(ECU-d, andurid, juhtmoodulid, teabe- ja meelelahutussüsteemid)
5. Tööstuslikud automatiseerimis- ja juhtimissüsteemid
(PLC-plaadid, juhtplaadid, tööstusmasinate elektroonika)
6. Meditsiinielektroonika
(Diagnostikaseadmed, seiresüsteemid, meditsiinilised juhtpaneelid)
7. Lennundus- ja kaitseelektroonika
(Navigatsioonisüsteemid, juhtseadmed, missiooni{0}}kriitilised elektroonilised tahvlid)
8. SMT Manufacturing & Electronics Assembly
(Prototüübi arendus, väike{0}}partii tootmine, kvaliteetne ümbertöötamine)
9. Teadus- ja arendustegevuse laborid ja õppeasutused
(Protsessiuuringud, koolitus ja elektroonikainseneri haridus)
Pakkide loend
1. Masin: 1 komplekt
2. Kõik pakitud stabiilsetesse ja tugevatesse puidust ümbristesse, mis sobivad impordiks ja ekspordiks.
3. Ülemine otsik: 3 tk (20 * 20 mm, 30 * 30 mm, 40 * 40 mm)
Alumine otsik: 2tk (35 * 35 mm, 55 * 55 mm)
4. Tala: 2 tk
5. Ploominupp:4 tk
6. Unicersaalne kinnitus: 4 tk
7. Tugikruvi:5 tk
8. Pintsli pliiats:1 tk
9. Vaakumtass:5 tk
10. Mutrivõti:3 tk
11. Temperatuurianduri juhe:1 tk
12. Vaakumimeja: 5 tk
13. Erialane juhend: 1 tk
14. Tööriistakast:1 tk
