Suur PCB BGA ümbertöötlusjaam
Dinghua DH-A6 on tööstusliku-klassi suur PCB BGA ümbertöötlusjaam, mis on loodud kõige nõudlikumate trükkplaatide remondikeskkondade jaoks. Integreerides kõrglahutusega optilise joondussüsteemi koos laieneva infrapuna (IR) eelsoojendustsooniga, tagab see termilise stabiilsuse ja paigutuse täpsuse ka kõige keerukamate emaplaatide jaoks.
Kirjeldus
Toodete kirjeldus
Dinghua ülitäpne BGA ümbertöötlusjaam DH-A6 on tööstusliku-klassi suur PCB BGA ümbertöötlusjaam, mis on loodud kõige nõudlikumate trükkplaatide remondikeskkondade jaoks. Integreerides kõrglahutusega optilise joondussüsteemi koos laieneva infrapuna (IR) eelsoojendustsooniga, tagab see termilise stabiilsuse ja paigutuse täpsuse ka kõige keerukamate emaplaatide jaoks.
Peamised eelised:
Paindlik kahe{0}}teljeline liikumine: Nii ülemine kui ka alumine küttekeha liiguvad koos käsitsi, võimaldades teil sihtida ja parandada kiipe mis tahes emaplaadi kohas ilma PCB-d liigutamata.
Täpne 3-tsooniline küte: Mitmetsooniline BGA ümbertöötlusjaam kasutab kolme sõltumatut temperatuuritsooni (ülemine/alumine kuum õhk + suur infrapuna eelsoojendi), et tagada ühtlane soojusjaotus ja vältida plaadi kõverdumist.
Täiustatud soojusseire: Varustatud 5 reaalajas-temperatuurianduri ja suure infrapuna-eelsoojendusalaga, mis tagab labori-täpsuse plii-vaba jootmise jaoks.
Optiline joondamine: kõrglahutusega{0}}CCD-kaamera võimaldab mikroskoopilist joondustäpsust, mistõttu on see ideaalne mikro-BGA, GPU ja CPU parandamiseks.
Mitme-tsooni BGA ümbertöötlusjaam DH-A6 ühendab termilise stabiilsuse võrreldamatu mobiilsusega, muutes selle parimaks lahenduseks professionaalsetele tehnikutele, kes tegelevad tööstuslike, serverite ja mängude emaplaatidega.
Meie toodete pildid
Toote spetsifikatsioon
|
Üksus
|
Parameeter
|
|
Toiteallikas
|
AC220V±10％ 50/60Hz
|
|
Nimivõimsus
|
6800W
|
|
Ülemine kütteseade
|
1200W
|
|
Alumine kütteseade
|
1200W
|
|
IR eelsoojendusala
|
4200W (Saksamaa küttetoru, küttepind 500*350mm)
|
|
Töörežiim
|
Täisautomaatne lahtivõtmine, imemine, paigaldamine ja jootmine
|
|
Kiibi etteande süsteem
|
Automaatne vastuvõtt, söötmine, automaatne induktsioon (valikuline)
|
|
Temperatuuriprofiili salvestamine
|
50 000 rühma
|
|
Temperatuuri reguleerimine
|
K-tüüpi andur, suletud ahel ja 8–20 segmenti temperatuuri reguleerimise programmi jaoks
|
|
Temperatuuri täpsus
|
±1 kraadi
|
|
Paigutuse täpsus
|
+/-0,01 mm
|
|
Ohutuskaitse
|
rõhuandur + hädaabi nupp, topelt{1}}kaitse
|
|
PCB suurus
|
Max490*550 mm Min 10*10 mm
|
|
PCB paksus
|
0,2-15 mm
|
|
BGA kiip
|
1x1-65*65mm
|
|
Kiibi minimaalne vahe
|
0,15 mm
|
|
Väline temperatuuriandur
|
5 tk (valikuline)
|
|
Masina tüüp
|
Laualaud (valikuline)
|
|
Mõõtmed
|
L970*L850*K950 mm
|
Toote üksikasjad
Optiline joondus:See suure ressiooniga BGA ümbertöötlemisjaam võimaldab BGA asendit kõigis suundades täpselt reguleerida, et viia see PCB-padjadega täpseks joondamiseks.
Valguse reguleerimine:Reguleeritav valgustus parandab jootepallide ja -patjade nähtavust, et joondada oleks lihtsam ja täpsem.
Esilatern:Tagab ümbertöötlemispiirkonnale keskendunud valgustuse selgeks tööks ja kontrollimiseks.
Laserpointer:Aitab kiiresti ja täpselt positsioneerida komponendi keskpunkti.

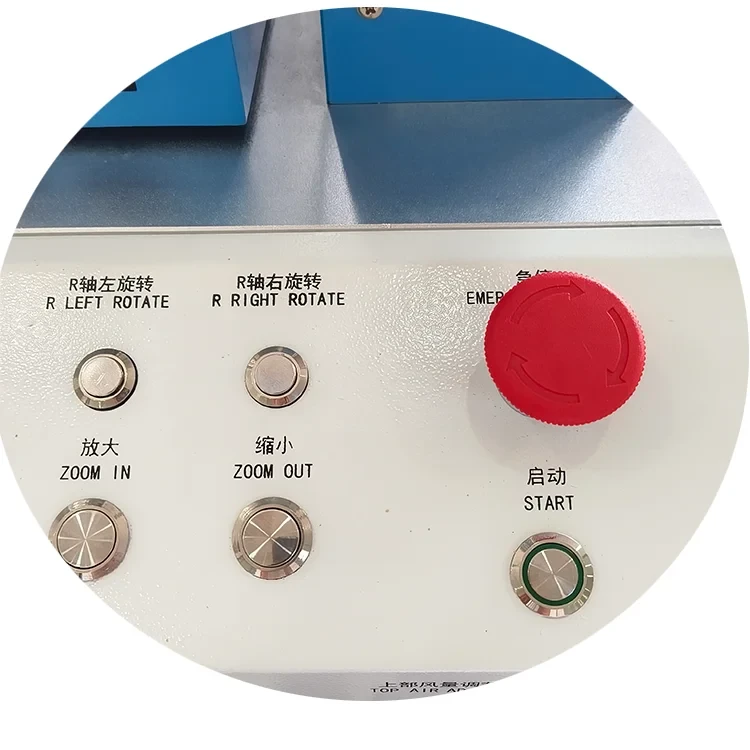

Pööra (vasakule / paremale):Võimaldab kiibi täpset pöörlemist, et see PCB-padjadega õigesti joondada.
Suumi sisse / välja:Reguleerib kaamera vaadet, et täpselt jälgida joonduse üksikasju ja täpset positsioneerimist.
Alusta:Pärast seadete kinnitamist alustab ümbertöötlemisprotsessi ühe -puudutusega.
Hädapeatus:Peatab masina koheselt hädaolukorras, et tagada operaatori ja seadme ohutus.
Temperatuuri andur:Reaalajas-temperatuuri jälgimine tagab kütteprotsessi täpse juhtimise, pakkudes stabiilseid ja usaldusväärseid järeltöötlustulemusi, vältides samas ülekuumenemist.
HD puutetundlik ekraan:Kõrglahutusega{0}}puuteekraan koos intuitiivse liidesega võimaldab hõlpsalt seadistada ja jälgida temperatuuriprofiile, muutes töö lihtsaks ja tõhusaks.
Mikromeetri reguleerimine:Mikromeetri reguleerimismehhanism võimaldab ülitäpset positsioneerimist{0}}juhtida suure täpsusega. See võimaldab väikeste ja peente sammude-komponentide täpset joondamist, tehes optilise joondamise ajal väikeseid muudatusi, tagades usaldusväärse paigutuse ja ühtlase ümbertöötlemise kvaliteedi.
Kui teil on lisaküsimusi või vajate abi, võtke meiega kindlasti ühendust. Aitame teid rohkem kui hea meelega!
