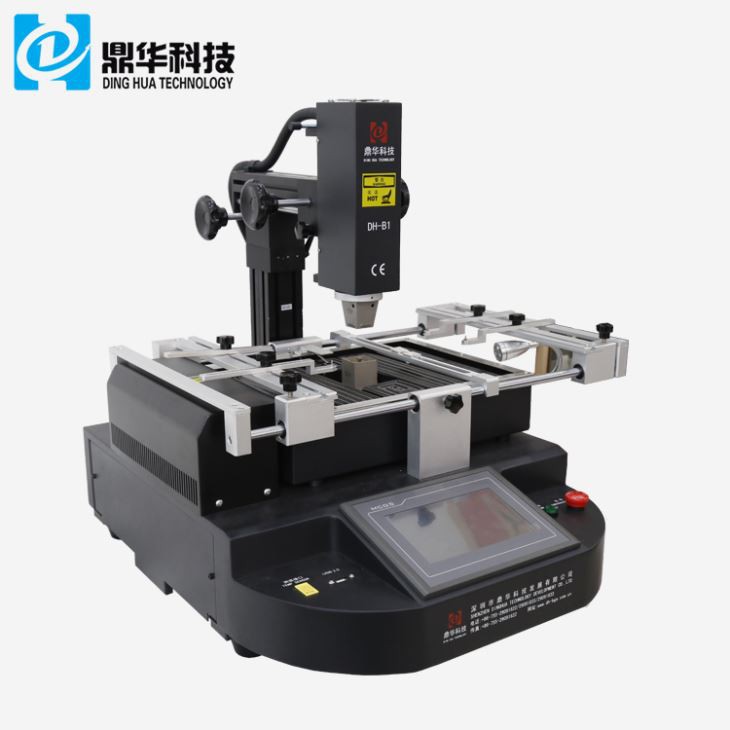

HD puutetundlik ekraan BGA ümberehitusmasin
DH-B1 BGA Rework Station on tööriistavaba, gaasivaba, koheselt/täpselt juhitav, puhas, modulaarne, uuendatav ja toodab 100% saagise SMD ümbertöötlemist ilma komplikatsioonideta ..
Kirjeldus
1. tooteomadused
- Inimese-masinaliidesPakub mitut operatsioonirežiimi ja lubade taset . keevitamist, likvideerimist ja paigaldamist saab käsitsi teha . hõlpsasti kasutatav .
- Kõrge eraldusvõimega puutetundlik ekraan, kuni 800 × 600 pikslit .
- Varustatud delta kahekordse kuuli laagri vooluventilaatorigaÕhuvarustuse jaoks, mida pole vaja välise õhuallika järele .
- Vastuvõtt DCCE 6- kanalimoodulTemperatuuri juhtimissüsteemi jaoks koos automaatse PID -ga reguleerimisega .
- Küttekehasid jälgitakse reaalajas. õnnetuse korral saadavad vastavad andurid signaale PLC -le, mis välja lülitab väljundkanali ja kuvab rikkeolukorra,Süsteemi automaatselt kaitsmine.
3. spetsifikatsioon
| Võimsus | 4800W |
| Lop Neater | Kuum õhk 800W |
| Alumine kütteseade | Kuum õhk 1200W, infrapuna 2400W |
| Toiteallikas | AC220V ± 10% 50/60Hz |
| Dimensioon | L535*W650*H600 mm |

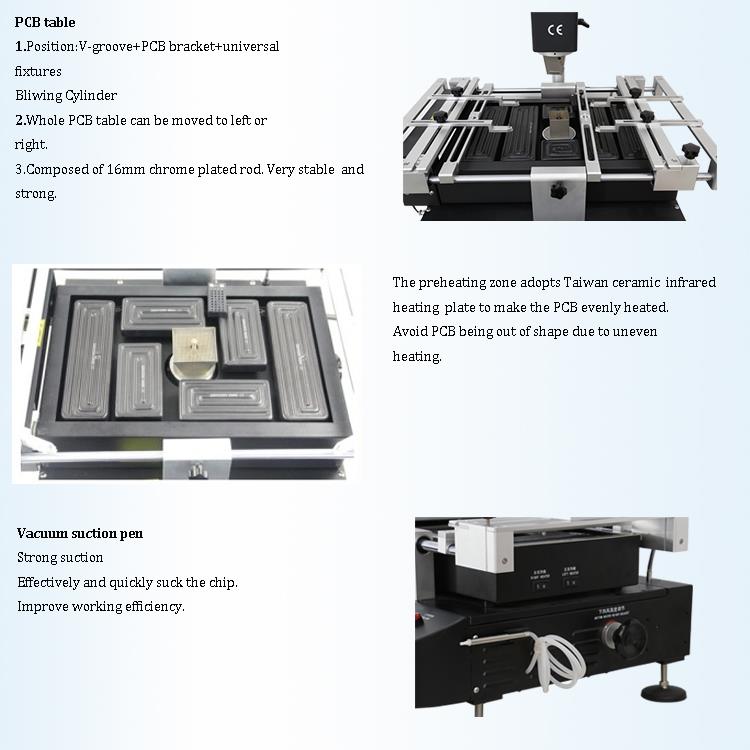

| Positsioneerimine | V-Groove PB tugi ja välise universaalse kinnitusega |
| Temperatuurikontroll | K-tüüpi termopaar . suletud silmuse juhtimine, sõltumatu küte |
| Temperatuuri täpsus | ± 2 kraadi |
| PCB suurus | Max 355*335 mm . min 50*50 mm |
| Workbenchi peenhäälestamine | ± 15mm edasi/tahapoole, ± 15 mm paremale/vasakule |
| BGA kiip | 80*80-2*2mm |
| Minimaalne kiibi vahekaugus | 0,15 mm |
| TEMO andur | 1 (valikuline) |
| Puhaskaal | 30 kg |

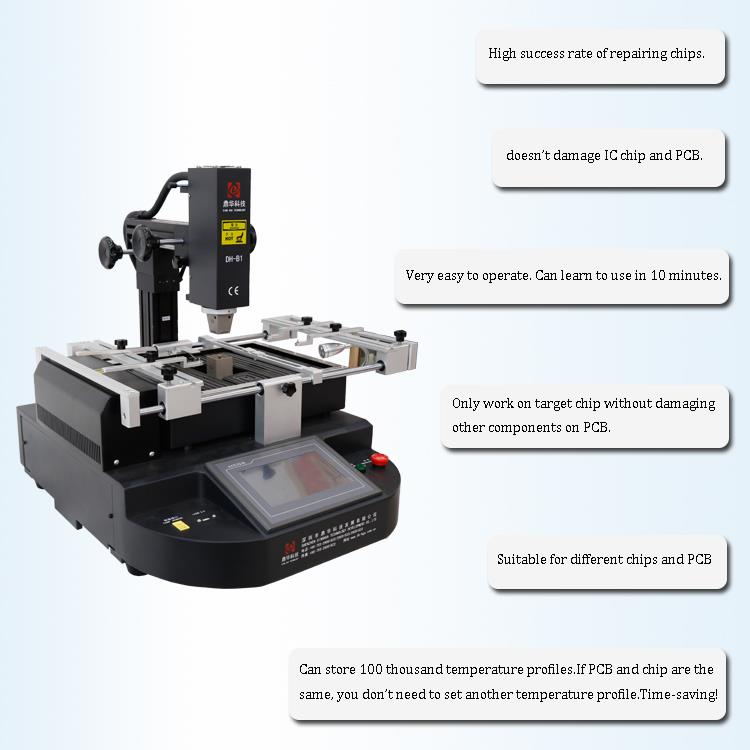

4. üksikasjad of hd TouchSCreenBga RtööMachine
1. HD puutetundliku ekraani liides;
2. kolm sõltumatut kütteseadet (kuum õhk ja infrapuna);
3. vaakumpliiats;

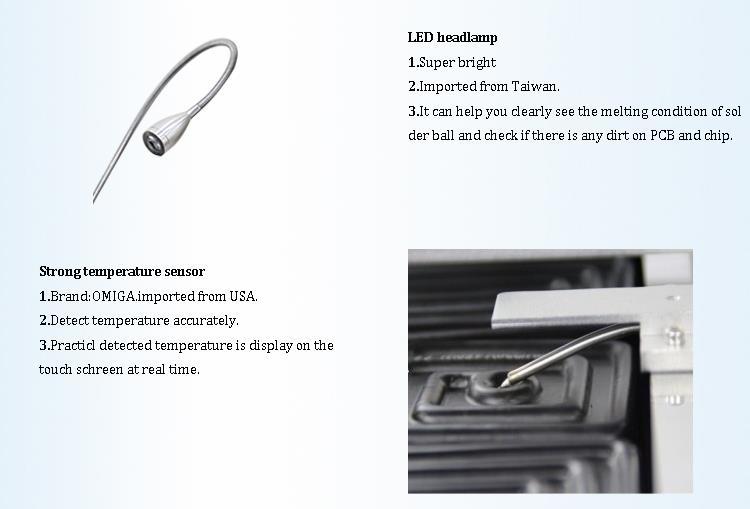

4. LED -esilamp .
5. Sertifikaat

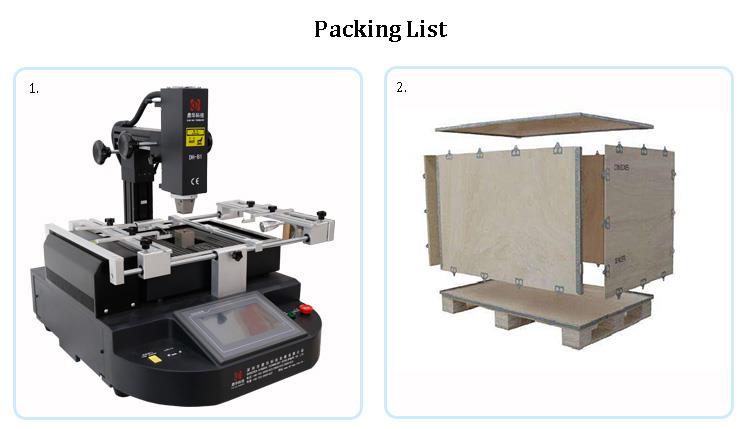

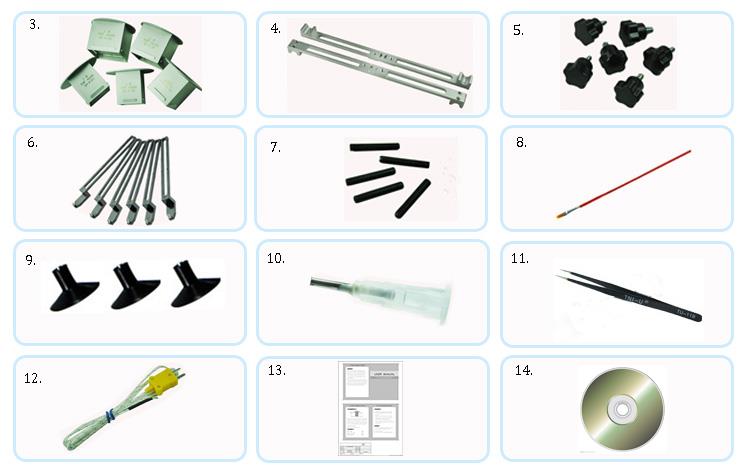

6. Pakkimine ja saatmine
7. seotud teadmised
Mis on SMD?
SMD tähistabPinnale paigaldatud seade, mis viitab aastal kasutatud komponentidelePinnakinnitustehnoloogia(Smt) .
Elektroonilise vooluahela tootmise varases staadiumis tehti kogu montaaž käsitsi ., kui esimesed automatiseeritud masinad tutvustati, said nad asetada ainult lihtsaid plii komponente; Keerukamad osad vajavad endiselt laine jootmise käsitsi paigutamist .
Pinnale kinnitatud komponente võeti kasutusele umbes 20 aastat tagasi, tähistades uut ajastut, kus peaaegu kõik komponendid passiivsetest osadest aktiivsetest komponentidest ja integreeritud vooluringidest on siiritud pinnale kinnitatavatesse vormidesse (SMD) ., neid saab nüüd käsitseda automatiseeritud ja kohapealsega. abil.
Assamblee:
Pikka aega usutakse, et kõik PIN -i komponendid teisendatakse lõpuks SMD -pakettideks ., SMD -tehnoloogiat kasutatakse laialdaselt LED -ekraanides .
Kolm-üheson SMD LED -i kuvatehnoloogia tüüp, milles kolm erinevat värvi LED -kiipi on kapseldatud samasse liimi konkreetsete intervallidega .
Kolme-ühes SMD-tehnoloogia abil täisvärvilistel LED-ekraanidel on laiem vaatenurk ja neil on hajusa peegeldusega töödeldud pindadel ..
Kuna kogu pind kiirgab valgust, tagavad kolm-ühes ekraanid ühtlasemat värvi ja paremat tasasust, muutes need kõrglahutusega LED-ekraanide standardiks ., kuid keeruka tootmisprotsessi ja keeruka hoolduse tõttu on kulud suhteliselt kõrge, nii et see tehnoloogia on üldiselt reserveeritud tipptasemel LED-i kuvatoodetele..
