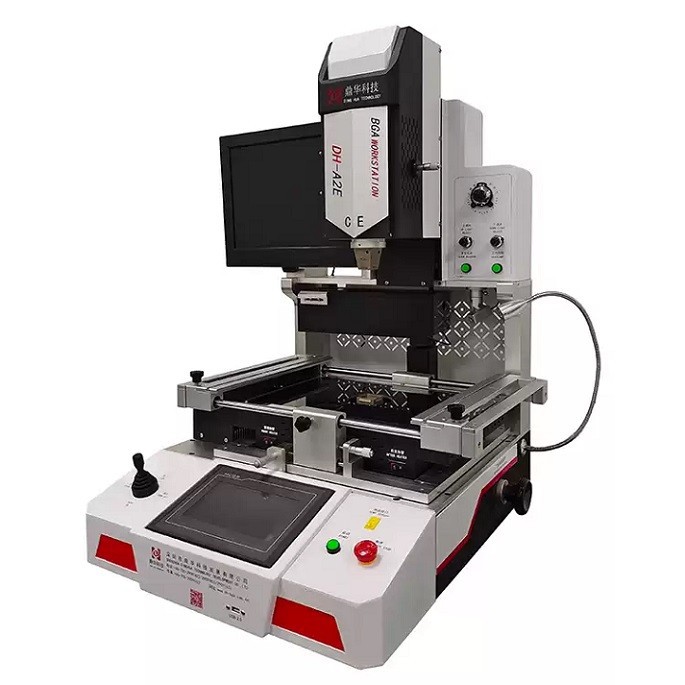

Bga lahtijootmine

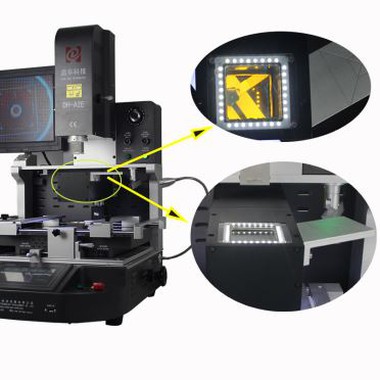

1. Optiline joondus– Täpne laastu paigutus, nullviga/nihe.

2.Täielik automatiseerimine– Automatiseeritud lahtivõtmine, jootmine ja kiibi taastamine, vähendab käsitsitööd.

3.Reguleeritav õrn õhuvool- Kiirus häälestatud kiibi suurusele; hoiab ära väikese{0}}komponentide nihkumise, suurendab ümbertöötlemise tõhusust.

4. Laseri positsioneerimine– Emaplaadi ühe-sammu täpne paigutus.

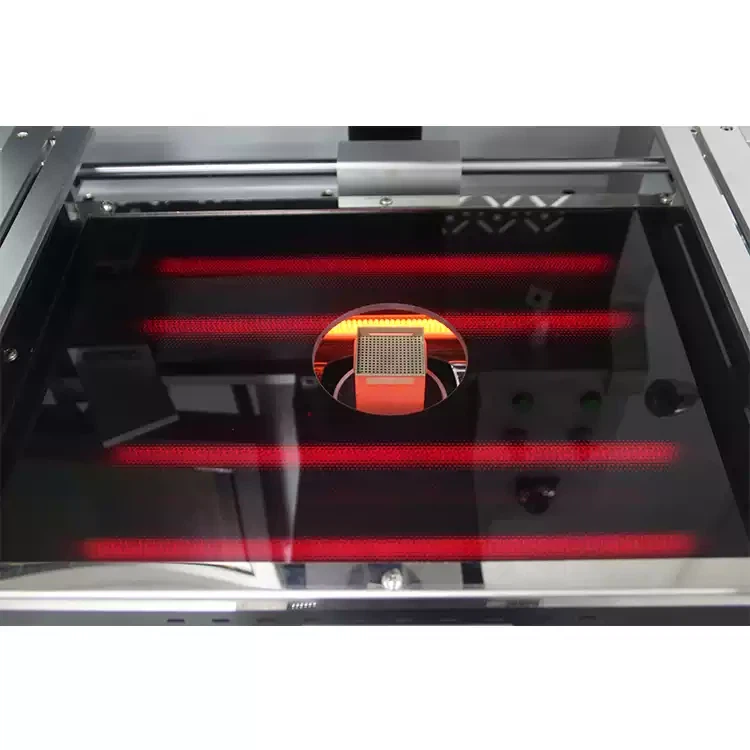

5. Tõhus eelsoojendustsoon– Helendav küttetoru kiireks ja stabiilseks kuumutamiseks; kuumuskindel klaaskate (energiasäästlik, -keskkonnasõbralik, elegantne disain).

6. Väline temperatuuriandur– Reaalajas{0}}temperatuuri jälgimine täpseks ja usaldusväärseks juhtimiseks.

7.Kasutajasõbralik{1}}puuteekraan– Eelsalvestatud programmid, lihtsaks kasutamiseks pole vaja erikoolitust.

8. Kahekordne töörežiim- Käsitsi/automaatsed režiimid paindlikuks silumiseks ja partiide ümbertöötamiseks.

9.USB-ühenduvus– Toetab arvutianalüüsi jaoks tarkvaravärskendusi ja andmete importi/salvestust.







Koguvõimsus	5700W
Ülemine kütteseade	1200W
Alumine kütteseade	Teine temperatuuritsoon on 1200W ja kolmas temperatuuritsoon 3200W (küttepinda on suurendatud, et mahutada erinevaid PCB-plaate).
võimsus	AC220V±10％50/60 Hz
Mõõtmed	L600×W700×K850 mm
Positsioneerimine	V-kujuline pesa, X-suunas reguleeritav PCB-klamber, mis on varustatud universaalse klambriga.
Temperatuuri reguleerimine	K-tüüpi termopaar (K andur), suletud-ahela juhtimine
Temperatuuri täpsus	±1 kraadi
positsioon täpsust	0,01 mm
PCB suurus	Max 450×500 mm min10×10mm
BGA kiip	2X2-80X80mm
Minimaalnekiipvahekaugus	0.1mm
Väline temperatuuriandur	Üks, laiendatav (valikuline)
Netokaal	70 kg

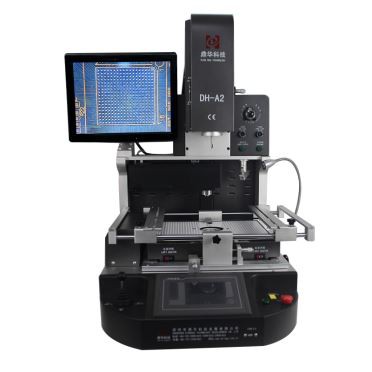

Rakendus	bga ümbertöötlemisjaam mobiilside jaoks, infrapuna-smd ümbertöötlusjaam, infrapuna-jootmisjaam

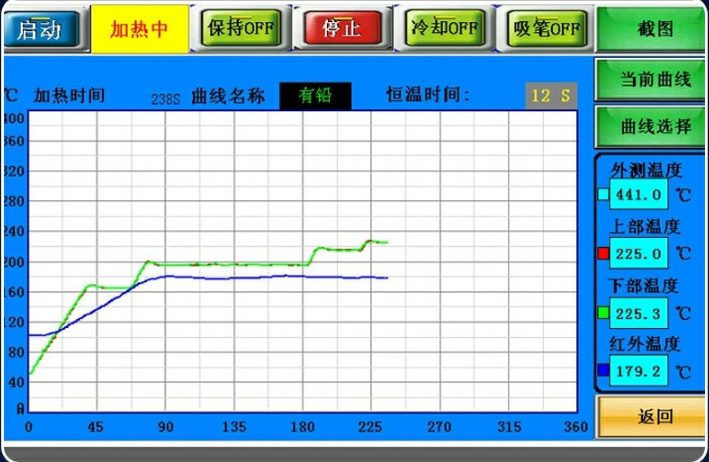

1. Nutikas juhtimine ja kõvera analüüs:See bga ümbertöötlusjaam mobiilse manustatud tööstusarvuti jaoks + HD puuteekraaniga HMI + PLC juhtimine; Reaalajas kuvamine-, analüüs ja temperatuurikõverate korrigeerimine.



2. Täpne temperatuuri reguleerimine (±1 kraad):Kõrge-täpne K--tüüpi termopaar suletud-kontuuri juhtimine + automaatne temperatuurikompensatsioon; väline temperatuuri mõõtmise liides kalibreerimiseks.

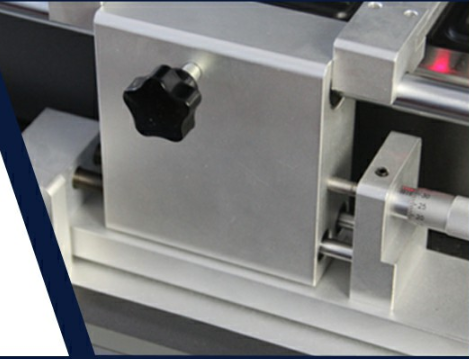

3. Täpne positsioneerimissüsteem:Astmelise liikumise juhtimine + -täpne nägemise joondamine; V-kujulised sooned + lineaarsed liugurid 3-teljeliseks peenreguleerimiseks, sobib igas suuruses/paigutusega PCB-dele.

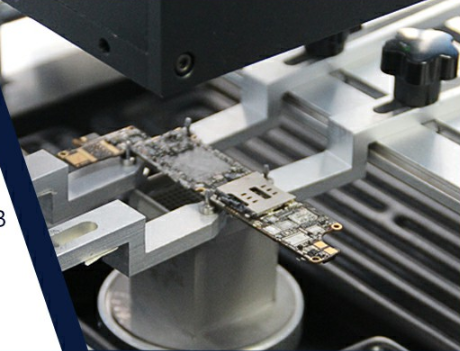

4. PCB kaitsekinnitus:Paindlik teisaldatav universaalne kinnitus hoiab ära servade kahjustuste ja PCB deformatsiooni, sobib kogu BGA pakendi ümbertöötlemiseks.

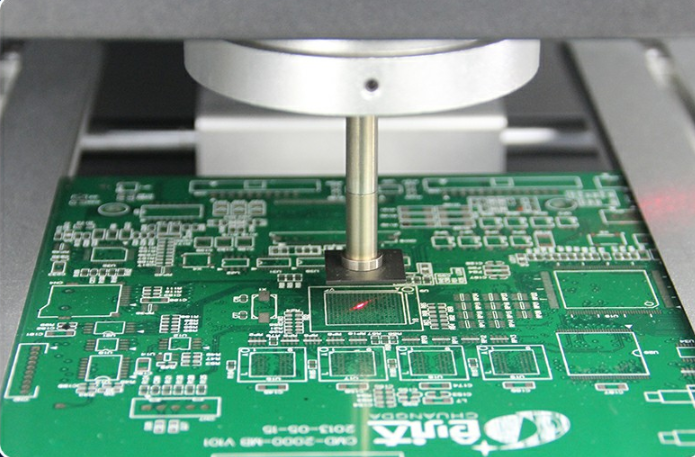

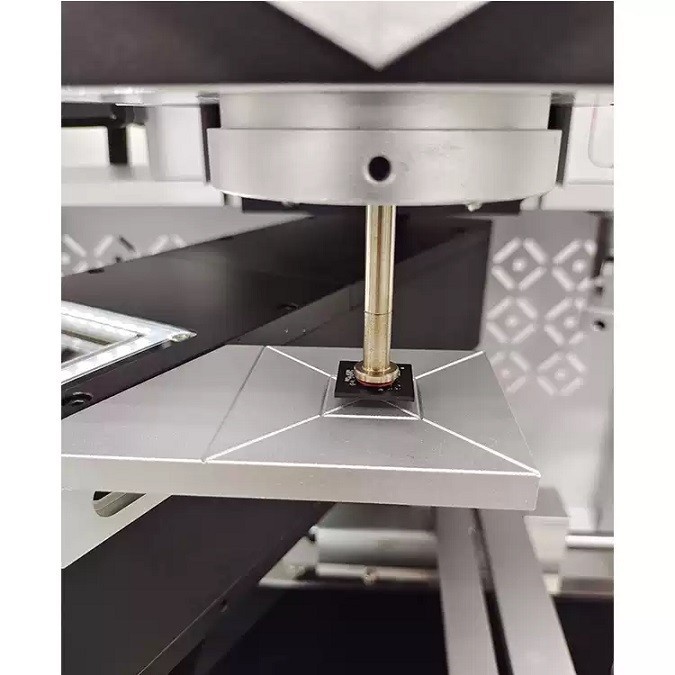

5. Mitmekülgsed sulamist pihustid:Mitmespetsiifilised düüsid 360 kraadi vaba pöörlemisega; lihtne paigaldada ja vahetada.



6. 3 Sõltumatud küttetsoonid:Samaaegne mitme{0}}rühma, mitme-segmendi temperatuuri juhtimine; HMI-põhine temperatuuri, aja, kalde, jahutuse ja vaakumi seadistus.



7,8-segmendiline temperatuuri juhtimine ja kõvera salvestusruum:Massiivne temperatuurikõvera salvestamine kiireks otsimiseks; sõltumatu PID-algoritm ühtlaseks kuumutamiseks ja täpseks temperatuuri reguleerimiseks.

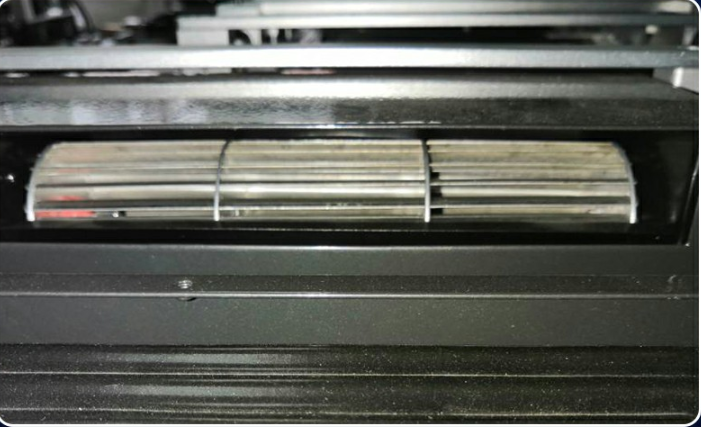

8. Kiire jahutus ja automaatne protsessijuhtimine;Suure-võimsusega rist-vooluventilaator hoiab ära PCB deformatsiooni; täielikult automatiseeritud paigaldus-, jootmis- ja lahtijootmisprotsessid.



9. Mugav juhtkangi kasutamine:Juhib pea vertikaalset liikumist ja pildi suumimist-kiire ja-kasutajasõbralik.



10. Häälalarm ja automaatne jahutus:Häälhoiatus 5–10 s enne protsessi lõpetamist; automaatjahutussüsteem peatub toatemperatuuril, et pikendada masina eluiga.



11. Automaatsed funktsioonid:Automaatne materjali korjamine/söötmine ja kaamera sisse-/väljatõmbamine tõhususe tagamiseks.



12.CE-Sertifitseeritud ohutus:Hädaseiskamislüliti + automaatse toite{1}}kaitse ootamatute juhtumite puhuks.
